TSBS 是一個時序數據處理（數據庫）系統的性能基準測試平臺，提供了 IoT、DevOps 兩個典型應用場景，它由 Timescale 開源并負責維護。作為一個性能基準測試平臺，TSBS 具有便捷、易用、擴展靈活等特點，涵蓋了時序數據的生成、寫入（加載）、多種類別的典型查詢等功能，并能夠自動匯總最終結果。由于其開放開源的特點，得到了眾多數據庫廠商的支持，作為專業的產品性能基準測試平臺被若干數據庫廠商廣泛使用。

以下的性能基準報告均使用了 TSBS 作為基礎 Benchmark 平臺，我們從時間跨度和發布廠商的知名度同時來看，就能發現，基礎測試平臺 TSBS 已經具備了很高的認可度：

2018 年 11 月
VictoriaMetrics 的創始人 Aliaksandr Valialkin 發布 《High-cardinality TSDB benchmarks: VictoriaMetrics vs TimescaleDB vs InfluxDB》，將 VictoriaMetrics 與 TimescaleDB、InfluxDB 進行性能對比。

2018 年 11 月
文章《ClickHouse Crushing Time Series》中對比了 TimescaleDB, InfluxDB, ClickHouse 在時序數據場景下的性能。

2020 年 3 月
Cloudera 在網站博客中發布《Benchmarking Time Series workloads on Apache Kudu using TSBS》，在 DevOps場景 中對比了 Apache Kudu, InfluxDB, VictoriaMetrics, ClickHouse 等整體性能表現。

2020 年 3 月
Redis 發布了基于 TSBS 的性能報告《RedisTimeSeries Version 1.2 Benchmarks》。

2020 年 8 月
Timescale 在其官方博客發布了性能對比報告《TimescaleDB vs. InfluxDB: Purpose Built Differently for Time-Series Data》。

2021 年 8 月
QuestDB 發布了 QuestDB 與 TimescaleDB 的性能對比報告——《QuestDB vs. TimescaleDB》。

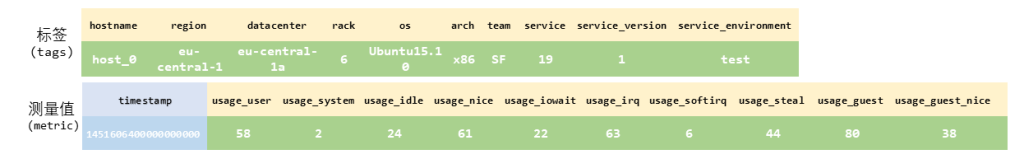

DevOps 場景是一個典型的時序數據應用場景，TSBS DevOps 場景提供了 CPU 狀態的模擬數據，針對每個設備（CPU）記錄其 10 個測量值，1 個時間戳（納秒分辨率），10 個標簽值。生成的數據每 10 秒間隔一條記錄，具體的內容和示例數據如下：

TSBS 測試可以簡單劃分為兩個主要部分——數據寫入和數據查詢。在本次整個基準性能評估中，共涉及以下五個場景，每個場景的具體數據規模和特點見下表：

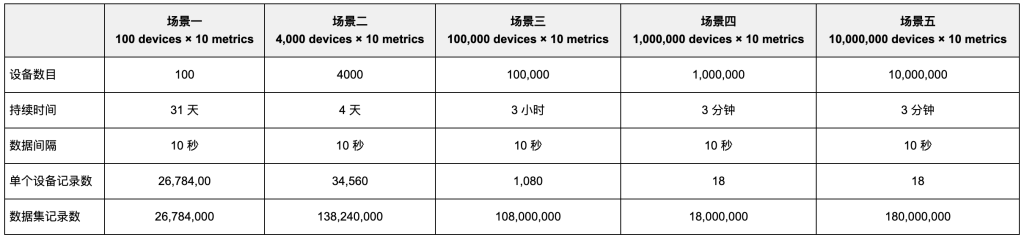

通過上表可以看到，五個場景的區別主要在于數據集所包含的設備記錄數量、設備數的不同，數據時間間隔均維持在 10 sec。整體來看，五個場景的數據規模都不算大，數據規模最大的是場景五，數據達到了 1.8 億，數據規模最小的是場景一，只有 2678 萬條記錄。在場景四和場景五中，由于設備數量相對較多，所以數據集僅覆蓋了 3 分鐘的時間跨度。

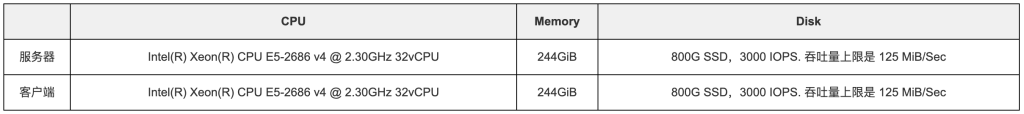

為了保證測試結果的公正可靠及可復制性，我們選用了公共 IaaS 平臺來搭建 Benchmark 基礎硬件環境，采用了大多數性能對比報告中使用的場景——亞馬遜 EC2 服務環境下 r4.8xlarge 類型的實例作為基礎運行平臺，區域?yàn)楸泵赖貐^(qū)，包括 1 臺服務器、1 臺客戶端?？蛻舳伺c服務器硬件配置完全相同，兩者使用 10 Gbps 網絡連接。配置簡表如下：

本次測試的對比軟件為 InfluxDB 1.8.10 及 Timescale 2.6.0，在這里要著重說明一下，由于 InfluxDB 最新的 2.0 版本并沒有納入 TSBS 的主干分支，因此在這次測試中我們暫且使用了 TSBS 主干分支所支持的 InfluxDB 最新版本，即 1.8.10。

整個 TSBS 測試流程相對比較簡單，在進行寫入性能對比時，配置完成參數后直接運行 TSBS 框架腳本，等待結果輸出即可。對于查詢處理，我們選擇了批量自動化去運行，對每個查詢語句運行 5000 次，統計查詢延遲的算數平均作為最后的查詢延遲結果。此外我們還全程監控并記錄了整個過程中服務器與客戶端節點的系統資源開銷與負載情況。

下面可以簡單為大家介紹下本次測試結果。如下表所示，在全部五個場景中，TDengine 寫入性能均優于 InfluxDB 和 TimescaleDB，寫入過程中資源占用最低。對比 InfluxDB，TDengine 寫入最優的場景是在 1000 萬設備下，達到了 InfluxDB 的?10.6 倍；對比 TimescaleDB ，TDengine 寫入最優的場景是在 4000 個設備下，達到了 TimeScaleDB 的?6.7 倍。

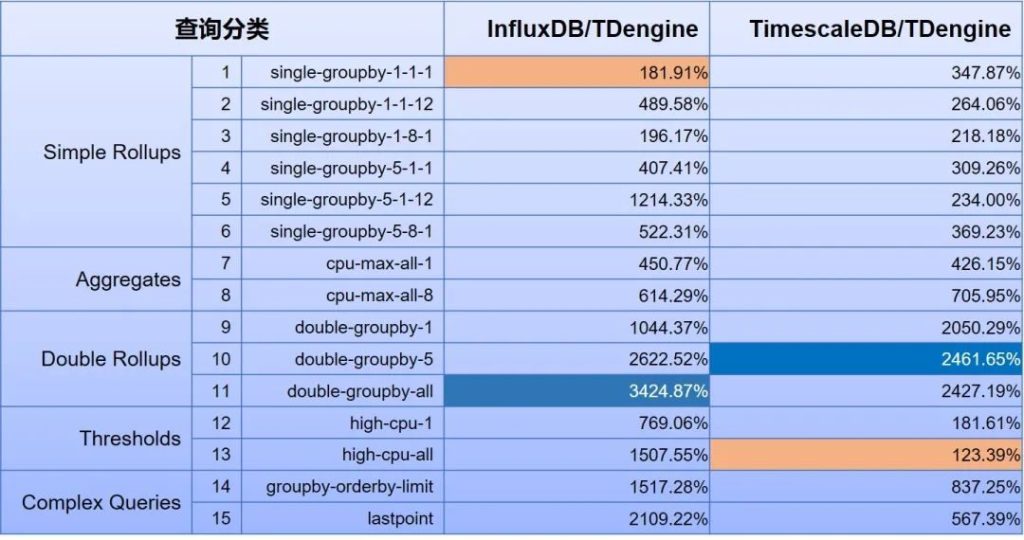

在查詢測試上，我們將其分為 5 大類、15 小類進行查詢對比，從下圖結果匯總中可以看到，在全部 15 個查詢類型中，TDengine 的性能均優于 InfluxDB 和 TimescaleDB，并且它的所有查詢延遲均比 InfluxDB 和 TimescaleDB 更低。亮點數據之一體現在 Double Rollups 查詢類型對比中，TDengine 最大達到 InfluxDB 的?34 倍，TimescaleDB 的?24 倍。

以上就是 TDengine 基于 TSBS 測試報告的測試背景介紹，如果你對測試結果感興趣，歡迎查閱整體報告。

1、介紹

基于 DataX，我們完成了 TDengine 的適配，對于 TDengine 3.0 版本，實現了 TDengine30Reader 和 TDengine30Writer 兩個插件。

TDengine30Reader 提供的功能：

1. 支持通過 SQL 進行數據篩選；
2. 根據時間間隔進行任務切分；
3. 支持 TDengine 的全部數據類型；
4. 支持批量讀取，通過 batchSize 參數控制批量拉取結果集的大小，提高讀取性能。

TDengine30Writer 支持的功能：

1. 支持 OpenTSDB 的 json 格式的行協議，使用 TDengine 的 schemaless 方式寫入 TDengine。
2. 支持批量寫入，通過 batchSize 參數控制批量寫入的數量，提高寫入性能。

2、實現原理

TDengine30Reader：使用 JNI 方式從 TDengine 拉取數據。

TDengine30Writer：使用 JNI 方式寫數據到 TDengine。對 OpenTSDB 等使用 schemaless 寫入，對于 MySQL 等關系型數據庫，使用批量 stmt 寫入。

3、使用方法

3.1 環境準備

（1）需要安裝 TDengine 客戶端

（2）需要安裝 JDK 1.8 環境（運行 DataX）

（3）需要安裝 Python 環境（運行 DataX）

（4）需要 maven 編譯環境（如果不編譯 DataX 則可以不安裝 maven）

3.2 安裝

下載源碼

git clone https://github.com/taosdata/DataX.git

編譯打包

cd DataX
mvn -U clean package assembly:assembly -Dmaven.test.skip=true

安裝

cp target/datax.tar.gz your_install_dir
cd your_install_dir
tar -zxvf dataX.tar.gz

3.3 數據遷移 Job 的配置

3.3.1 時序數據的遷移配置

以一個從 OpenTSDB 到 TDengine 3.0 版本的數據遷移任務為例，配置文件 opentsdb2tdengine.json 如下：

 {
   "job":{
     "content":[{
       "reader": {
         "name": "opentsdbreader",
         "parameter": {
           "endpoint": "http://192.168.1.180:4242",
           "column": ["weather_temperature"],
           "beginDateTime": "2021-01-01 00:00:00",
           "endDateTime": "2021-01-01 01:00:00"
         }
       },
     "writer": {
       "name": "tdengine30writer",
       "parameter": {
            "username": "root",
            "password": "taosdata",
            "connection": [
              {
                "table": [
                  "matric1"
                ],
                "jdbcUrl": "jdbc:TAOS://192.168.1.101:6030/test?timestampFormat=TIMESTAMP"
              }
            ],
            "batchSize": 1000,
            "ignoreTagsUnmatched": true
          }
       }
     }],
     "setting": {
       "speed": {
         "channel": 1
       }
     }
   }
 }

配置說明：

• 上面的配置表示，從 192.168.1.180 的 OpenTSDB，到 192.168.1.101 的 TDengine 的遷移。遷移 metric 為 weather_temperature，時間從 2021-01-01 00:00:00 開始，到 2021-01-01 01:00:00 結束的數據。
• reader 使用 datax 的 opentsdbreader，parameter 的配置請參考：opentsdbreader.md#配置參數
• tdengine30writer 的 parameter 中，user，password 為必須項，沒有默認值。batchSize 不是必須項，默認值為 1。詳細參考：tdengine30writer.md#配置參數
• TDengine 中，如果 dbname 指定的 database 不存在，則需要在遷移前創建數據庫。

3.3.2 關系型數據的遷移配置

以一個從 MySQL 到 TDengine 3.0 版本的數據遷移任務為例，配置文件 mysql2tdengine.json 如下：

 {
   "job": {
     "content": [{
       "reader": {
         "name": "mysqlreader",
         "parameter": {
           "username": "root",
           "password": "root",
           "column": ["id","name"],
           "splitPk": "id",
           "connection": [{
             "table": ["test"],
             "jdbcUrl": ["jdbc:mysql://192.168.1.101:3306/db"]
           }]
         }
       },
       "writer": {
         "name": "tdengine30writer",
         "parameter": {
           "host": "192.168.1.105",
           "port": 6030,
           "dbname": "test",
           "user": "root",
           "password": "taosdata",
           "batchSize": 1000
         }
       }
     }],
     "setting": {
       "speed": {
         "channel": 1
       }
     }
   }
 }

配置說明：

• 上面的配置表示，從 192.168.1.101 的 MySQL，到 192.168.1.105 的 TDengine 的遷移。遷移 test 表中 id、name 兩列到 TDengine，使用 id 列作為任務劃分的列。
• reader 使用 datax 的 mysqlreader，parameter 的配置請參考：mysqlreader.md

3.3.3 TDengine 之間的遷移配置

以一個從 TDengine 到 TDengine 的數據遷移為例，配置文件 tdengine2tdengine.json 如下：

 {
   "job": {
     "content": [{
       "reader": {
         "name": "tdengine30reader",
         "parameter": {
           "host": "192.168.1.82",
           "port": 6030,
           "db": "test",
           "user": "root",
           "password": "taosdata",
           "sql": "select * from weather",
           "beginDateTime": "2021-01-01 00:00:00",
           "endDateTime": "2021-01-02 00:00:00",
           "splitInterval": "1h"
         }
       },
       "writer": {
         "name": "tdengine30writer",
         "parameter": {
           "host": "192.168.1.105",‘
           "port": 6030,
           "dbname": "test",
           "user": "root",
           "password": "taosdata",
           "batchSize": 1000
         }
       }
     }],
     "setting": {
       "speed": {
         "channel": 1
       }
     }
   }
 }

配置說明：

• 上面的配置表示，從 192.168.1.82 到 192.168.1.105 的 TDengine 之間的數據遷移。tdenginereader 根據 sql、begieDateTime、endDateTime 過濾數據，使用 splitInteval 進行任務劃分。
• reader 使用 tdengine30reader，parameter 的配置請參考：tdengine30reader.md#配置參數

3.4 執行遷移任務

將上面寫好的配置文件保存在 datax/job 目錄下，執行下面的命令，啟動數據遷移任務：

python bin/datax.py job/opentsdb2tdengine.json

4、限制條件

（1）目前，DataX 自帶的 opentsdbreader 僅支持 OpenTSDB-2.3.X 版本。詳細參考：opentsdbreader#約束限制

（2）數據遷移工具依賴 TDengine 客戶端中的 libtaos.so/taos.dll/libtaos.dylib，需要與服務端對應版本的 TDengine-client。

5、FAQ

（1）如何估算一個數據遷移任務所需要的資源

DataX 的每個 reader 按照自己的 task 切分策略進行任務劃分，具體請參考 DataX 的任務調度規則。在估算資源是，需要按照數據遷移的數據量，任務切分規則和網絡帶寬限制等綜合考慮，最好以實際數據遷移測試結果為準。

（2）TDengine30Writer 的 batchSize 設置多大效率最高？

batchSize 是控制批量寫入的參數，在獲取 batchSize 行紀錄后，TDengineWriter 會向 TDengine 發送一次寫入請求，這減少了與 TDengine 交互次數，從而提高了性能。從測試結果來看，batchSize 在 500-1000 范圍內效率最高。

（3）job 的配置中 channel 數為多少合適？

job 中的 channel 數為流量控制的參數，每個 channel 都需要開辟一塊內存，用來緩存數據。如果 channel 設置過大，會引起 OOM，所以 channel 數并不是越大越好。增加 channel 數后，需要提高 JVM 內存大小。從測試結果來看，channel 在 1～6 的范圍內都是合適，能夠保證 DataX 的流量最大化即可。

（4）java.sql.SQLException: TDengine ERROR (8000060b): Invalid client value

配置文件中 column 中沒有配置 tbname，此時會觸發行協議數據寫入（行協議寫入只會自動創建子表名，但需要提前創建好超級表），行協議寫入的情況下不支持 TAG 數據類型為非 NCHAR，所以此種情況有兩種解決方案：1.將 TAG 全部修改為 NCHAR 類型；2.在 Column 中配置好表名稱這樣不會觸發行協議寫入。

（5）java.sql.SQLException: TDengine ERROR (8000060b): Timestamp data out of range

配置文件中 column 中沒有配置 tbname，此時會觸發行協議數據寫入，且 TAG 全部為 NCHAR 類型，此時需要保證時間戳的一列名稱為 _ts，而不能是其他名稱（行協議寫入下，默認將最后的時間戳寫入到 _ts 一列，且不能隨意命名）。若想避免請使用 tbname 指定表名以避免觸發行協議寫入。

基于對 TDengine 的定義和理解，筆者將會在本篇文章中從 TDengine 能解決什么問題、它的優勢與亮點、它與其它數據庫的區別等維度展開詳述，希望能幫助到對 TDengine 感興趣的小伙伴。

“區別于通用數據庫，TDengine 拋掉無用包袱”

數據庫想要完成出色的的讀寫，最核心的能力就是索引，一般數據庫產品都具備正向索引能力。所謂正向索引就是通過文檔記錄里面的標識符為關鍵字，通過關鍵標識符不再需要進行全盤掃描。雖然 B樹索引、哈希索引、位圖索引有區別，但是大方向都屬于正向索引。

除了正向索引，還有反向索引【也稱倒排索引】，反向索引主要用于全文檢索，例如 ElasticSearch，大多數據庫都是正向索引。TDengine 也是使用正向索引，它的特別之處是標識符肯定包含時間戳，再加上一個維度指標數據，構成一個對數據值明確的描述——某個時間某個指標對象的數據值是多少。

從數據組織的存儲引擎來看，數據庫底層可以分為 B樹機制、LSM 機制，兩種機制沒有最好，各有各的優點和缺點：

B樹最大好處在于它對數據持續高漲讀性能的處理，即使數據量級增大，它的讀也沒有放大。奧秘在于對數據進行終極持久存儲時，B樹是以有序有規律的數據結構保存在硬盤上的。這樣隨著數據越來越大，它依然保持有序有規律的特性，面對成千上萬的讀操作，都可以遵循條件運行，減少或避免讀放大的行為。

與 B樹機制截然相反，LSM 機制則是減少避免了寫放大。LSM 機制充分利用了內存，在內存里面開辟了一個空間，寫數據優先往內存里放，寫進去直接返回用戶成功，而不是像 B樹那樣寫一個，我要找出誰比我大誰比我小，只要內存有夠，就直接往內存里面填就好，當內存達到一定的閾值，將內存中的數據以批量、順序的方式一次寫入硬盤上，內存則重置清零再服務新的寫要求。

傳統數據庫 MySQL、Oracle 使用的是 B樹機制，而 TiDB、OceanBase 使用的是優化后的 LSM 機制，而 TDengine 使用的是 B樹 + LSM 機制的方式，其中 B樹存儲的是元數據【主要是時間戳+指標數據】，LSM 機制存儲的是具體的數據，元數據以有序表結構方式進行存儲，而具體數據則是以追加的方式寫入，這樣即避免了讀話大和寫放大。

一般來說，OLTP 產品為了提升并發控制的性能，必定會有寫時復制或者 MVCC 的功能選項，寫時復制與 MVCC 雖然保障了數據的一致性，但是帶來更多的 IO 負擔。TDengine 不需要對數據進行修改，所以不需要考慮數據一致性的問題，數據是以有序的規律并追加的形式寫進去的，因?yàn)橹挥凶x和寫，所以也不需要鎖保護，拋掉一些無用的包袱，可以集中優化其它地方，例如列式表。

業界通用數據庫針對各種業務都會有行式表、列式表甚至完全的內存庫，對于具體的數據存儲 TDengine 使用完全列式存儲在硬盤，而維度指標則行式保存在內存中。因?yàn)?TDengine 面對的是機器的數據，機器 24 小時工作精確到每個毫秒都在產生數據，為了存儲更多的數據，所以 TDengine 用上行列并存、用途分離的方式。

一般來說，數據庫里面每一行的文檔記錄都是非常重要的，即使這行記錄信息無關交易，只是一個用戶的基本信息，那它的價值密度也十分高。但時序數據庫（Time Series Database）不同，單行文檔記錄價值密度低，因?yàn)?1 秒可以產生 1 萬條記錄，必須要把數據聚合匯總起來才能體現數據的價值。快速并有效聚合普通數據使之變成價值密度高的數據，這個也是時序數據庫區別于其它數據庫的一個重要的特征。

TDengine目前提供了三個版本的產品：社區版，企業版以及云版本， 以滿足市場的需求和個人開發者的需求。

“拆解時序數據庫，幾大產品特點分析”

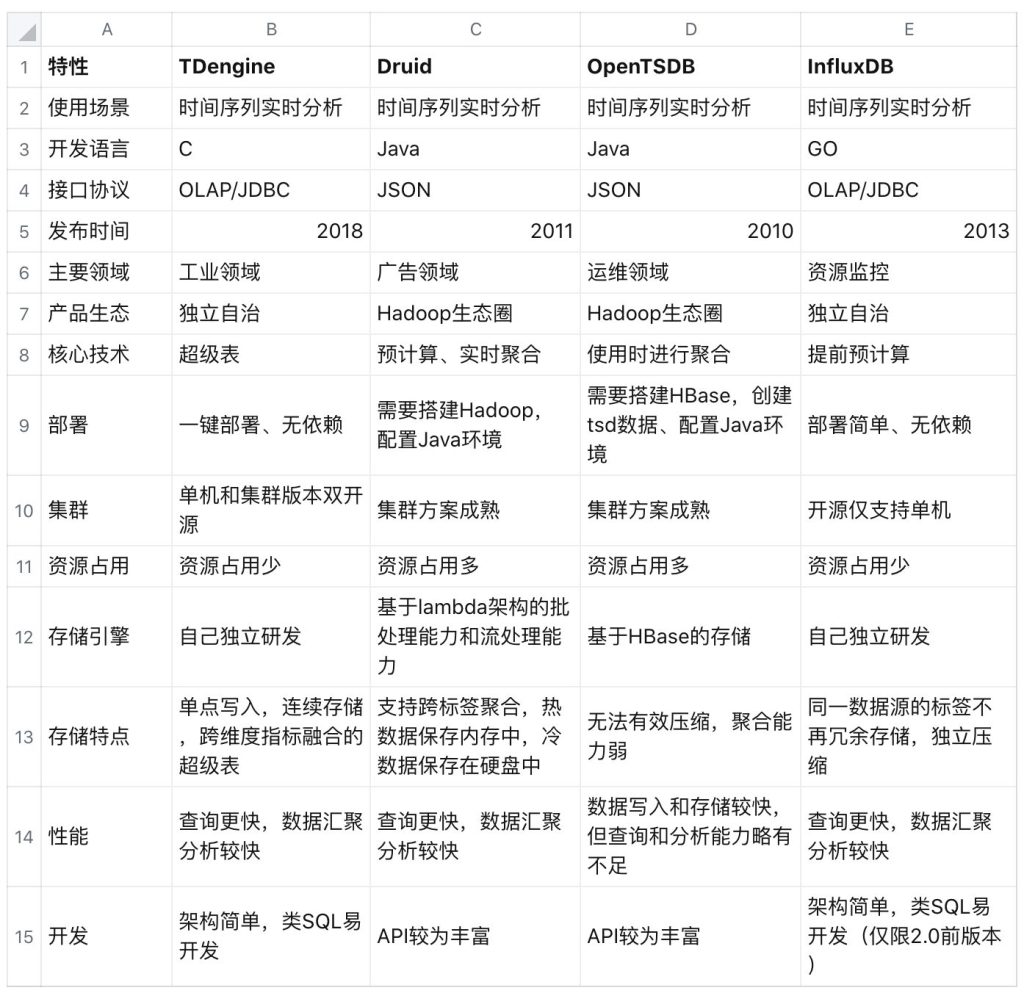

從技術上區分定位，TDengine 是專注時間序列領域的一個分布式的海量數據分析平臺。它的競爭對手可以分為直接競爭對手和間接競爭對手，間接競爭對手有國內的 TiDB、OceanBase、GaussDB 以及國外的 Oracle、MySQL 等等，雖然它們?cè)诰C合技術維度上與 TDengine 沒有對標，但是分析上只要是使用時間戳，與時間序列有關系，這里就有 TDengine 的用武之地。與 TDengine 構成直接競爭的對手有 Druid、OpenTSDB、InfluxDB集群版，他們都是時間序列分析的前輩。

Druid 是一個分布式系統，采用 Lambda 架構，有利于充分利用內存，也會把歷史數據保存到硬盤上，按一定的時間粒度對數據進行聚合，實時處理和批處理數據解耦分開。實時處理面向?qū)懚嘧x少的場景，主要是以流方式處理增量數據，批處理面向讀多寫少的場景，主要是以此方式處理離線數據。Druid 依賴 Hadoop，集群中采用 share nothing 的架構，各個節點都有自己的計算和存儲能力，整個系統通過 Zookeeper 進行協調。為了提高計算性能，其會采用近似計算方法包括 HyperLoglog、DataSketches 的一些基數計算。

OpenTSDB 是一個開源的時序數據庫，支持存儲數千億的數據點，并提供精確的查詢，采用 Java 語言編寫，通過基于 HBase 的存儲實現橫向擴展，OpenTSDB 廣泛用于服務器的監控和度量，包括網絡和服務器、傳感器、IoT、金融數據的實時監控領域。OpenTSDB 在設計思路上是利用 HBase 的 key 去存儲一些 tag 信息，將同一個小時數據放在一行存儲，以此提高查詢速度。OpenTSDB 通過預先定義好維度 tag 等，采用精巧的數據組織形式放在 HBase 里面，通過 HBase 的 keyRange 可以進行快速查詢，但是在任意維度的組織查詢下，OpenTSDB的效率會降低。

InfluxDB 是一款非常流行的時序數據庫，采用 Go 語言開發，社區非?；钴S，技術特點支持任意數量的列，去模式化，集成了數據采集、存儲和可視化存儲，使用高壓縮比的算法支持高效存儲，采用 TIME SERIES MERGE TREE 的內部存儲引擎，支持與 SQL 類似的語言（2.0 版本不再支持）。

時間序列的業務背景，在 OLAP 場景中一般會進行預聚合來減少數據量，影響預聚合主要因素可以匯總?cè)缦拢?/p>

• 維度指標的個數
• 維度指標的基數
• 維度指標組合程度
• 時間維度指標的粗粒度和細粒度

為了實現高效的預聚合，TDengine 的秘訣是超級表，Druid 會提前定義預計算，InfluxDB 也有自己的連續查詢方法，只有 HBase 使用時才進行拼接，所以涉及不同的維度指標查詢，HBase 會慢一些。

據了解，TDengine 基于 TSBS 的測試報告將于近日出爐，第一期報告針對 InfluxDB 和 TimeScaleDB 進行了詳細的性能層面的對比分析，感興趣的小伙伴最近可以多多關注下公眾號的內容。

“放到今天，TDengine 一定是首選”

我對 TDengine 的認識和了解要從過去的項目經驗說起，以 2018 年為背景，我給大家講述一個工業界壞件故障件預測的故事。

某知名集團隨著公司業務的快速增長、新工廠的不斷增加，各種有價值的數據不能很好的整合、分析與挖掘出它應有的價值。此時公司發展已經進入下一輪“拼”的戰略，快速響應與準確預測是業務發展的關鍵，大數據在其中起到舉足輕重的作用，以科學的分析手法整合各系統數據、推動工廠制造智能化發展，成為一件迫在眉睫的工作。

當前工廠生產過程中出現了同一種特殊問題的 glass id，glass 的品質由于各種原因是參差不齊的，甚至?xí)衅焚|(zhì)異常的 glass。這些異常 glass 在檢測過程中，是無法檢測出異常原因的，如果無法快速定位出異常原因，就會造成更多的異常 glass，嚴重影響生產。應對的具體手段包括：

1. 通過品質異常的 glass，找到產生此異常的相關性因子。如：機臺、物料、載具、參數等。
2. 異常 glass 偵測預警，通過對產生品質異常的因子進行數學建模，預測出偏離正常范圍的異常玻璃，提前預警。
3. 分析 glass 的特征值與特征值之間的關聯關系，并建立預測模型，提前預測出 glass 的特征值。
4. 分析 glass 相關的電壓、電阻、電流、溫度、濕度影響。

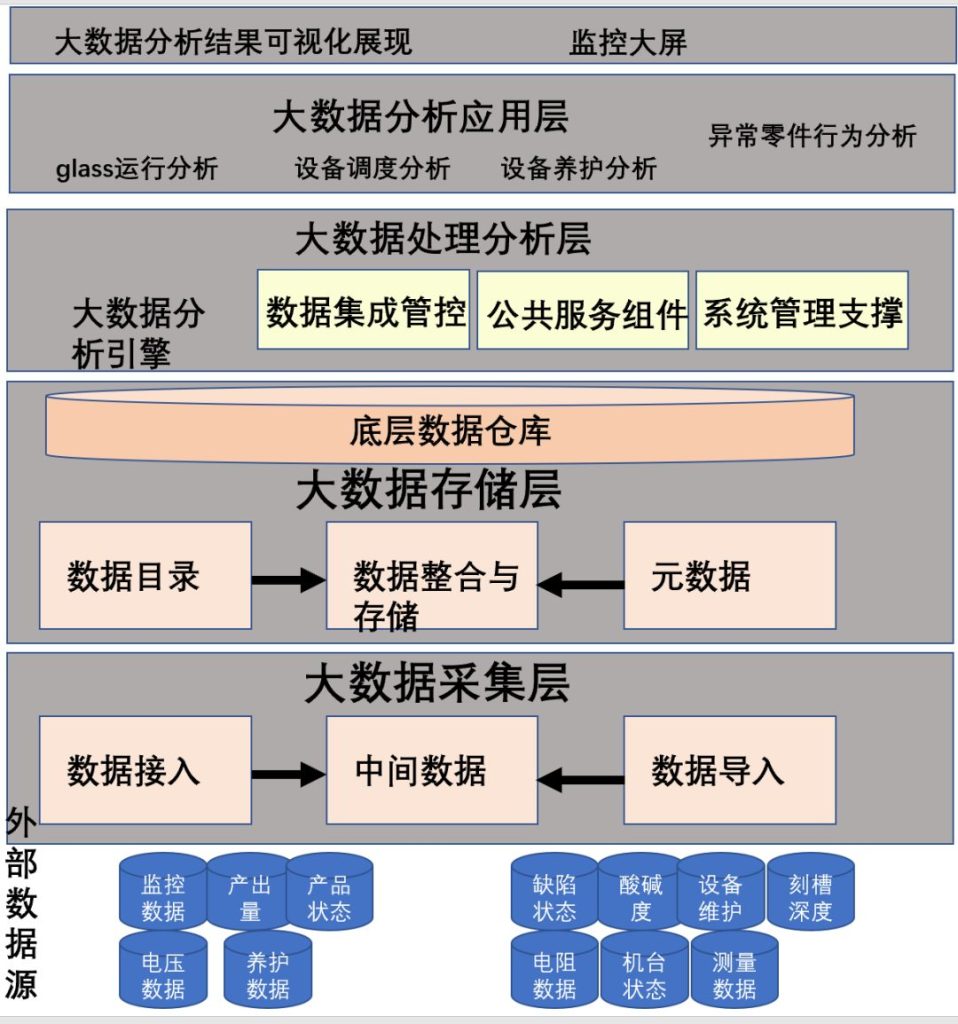

很明顯這是數據挖掘的項目，要分析以上 glass 在生產過程中的環境信息、檢測機臺資料、量測機臺資料、制程參數信息，以及 FDC、OEE 系統的數據，才能找出產生這種問題的原因。第一步是數據收集整合，第二步是數據探索，第三步是模型調?！页隹赡苄?、影響最大的因素的特征因素，第四步是投入生產驗證，通過 spark ml 提供預測動力。

當時的技術棧用的是 CDH，首先要通過 Kafka 采集數據，Spark對接 Kafka 進行初步計算去噪并匯總到 Hadoop 里面，以 parquet 的格式保存，如果需要進一步的加工，就通過 impala 進行。這樣每天掛起 N 個任務，不停的調度計算。

CDH Hadoop 雖然無法做到實時數據分析，但是也還能做些事，聊勝于無，就繼續用著。當時這個壞件故障件預測項目有以下痛點，主要是及時性、有效性、準確性的問題：

• 難以滿足用戶需求，某些機器數據的聚合計算需要第二天才能出結果，甚至更多的時間才能出來。
• 經濟成本的費用較高，CPU、磁盤、網絡都在一個高段的使用狀態，針對越來越多的數據需要投入新機器。
• 維護成本高，你需要維護 Hadoop 所有的機器，各種 HBase、Spark、Zookeeper、HDFS 之類，不但對工程師要求高，而且工作量巨大。
• 低質量數據，因?yàn)閿?shù)據流程或者錯誤的邏輯整合，導致機器傳感器聚合后數據模型無法正常使用。
• 無法做到實時監測，機器數據作為寶貴的自變量因素?zé)o法及時傳輸并進行計算，自然會影響因變量。

筆者經歷了這個項目，知道這個壞件故障預測與時間序列有緊密的關系。時至今日，時間序列分析也是重要的數據分析技術，尤其面對季節性、周期性變化數據時，傳統的回歸擬合技術難以奏效，這時就需要復雜的時間序列模型，以時間為特征作為抓手點。這樣即使你不太懂業務的前提下，也可以進行數據挖掘的工作。

那這個項目與 TDengine 有什么關系呢？實際上，這個項目并沒有用上 TDengine，后來集團搭建了一個 Hadoop集群試點，這次居然用了 HDP，理由很簡單，因?yàn)?HDP 默認搭載了時序數據庫 Druid。

當時技術負責人認為壞件故障預測模型的數據庫基座應該是時序數據庫，而不是 Hadoop 不停的進行數據采集、數據轉換以及各種批計算，通過時序數據庫不但可以實時計算，而且輸出的數據質量高。至于選擇哪個時序數據庫，彼時考慮平穩過渡替換以及學習成本綜合因素后他們選擇了 Druid。

但當時是 2017 年，TDengine 也還沒有面世，如果放到今天，TDengine 必定是選型考慮的首選。

要知道，TDengine 的優勢相對 Druid 要多了去了，首先 Druid 不是一個經過開源版本 1.00 正式發布的軟件，雖然發展多年，直至 HDP 與 CDH 兩家公司融合，HDP 搭配的 Druid 也不是 1.00 版；其次 Druid 依賴 Hadoop，動輒就使用大量的資源以及各種復雜的 Hadoop 組件，最后 Druid 只提供 json 的方式，對傳統的 DBA 使用十分不友好。

TDengine 有一個我認為很秀的功能，就是它的超級表的跨指標維度建模思想，目前它僅用于自由組合維度指標，拼接不同的時間粒度進行聚合。在我看來，將來應用于時間序列機器學習模型也會是它的一個亮點，在數據建模方面，針對工廠的設施、設備、機床、機房、車間、測臺等必須要做高效準確的定義。我們進行項目規劃建設時，都會做大量的數據治理工作，但是在具體實施工作上，還是要使用這些傳統工具和技術。TDengine 可以有效匯集各種機器數據源，并且能夠高質量的提煉，這個是過去的時序數據產品所不具備的。

“是提速，更是賦能”

中國有句話叫做“長江后浪推前浪，一代新人勝舊人”，IT 世界千變?nèi)f化，如果你和我一樣，一直在關注著 TDengine，就會發現，它這幾年崛起的非常迅速。去年 TDengine 推出 3.0 版本，新版本升級成為了一款真正的云原生時序數據庫，優化了流計算功能，而且還重新設計了計算引擎，優化工程師對 SQL 的使用，另外增加了 taosX，利用自己的數據訂閱功能來解決增量備份、異地容災，更加方便了企業應用。

我對 TDengine 未來的期望是，希望它增加庫內機器學習函數，增加 ARIMA 模型、MA 模型等時間相關功能，TDengine 的未來是一個智能學習時間序列數據庫，對工業 4. 0 來說不僅是提速，更是賦能。

TDengine 通過對標準 SQL 命令、常用實時數據庫連接器標準（例如 JDBC）、ORM 以及其他流行時序數據庫寫入?yún)f(xié)議（例如 InfluxDB Line Protocol、OpenTSDB JSON、OpenTSDB Telnet 等）的支持可以使 TDengine 非常容易和第三方工具共同使用。

對于支持的第三方工具，無需任何代碼，你只需要做簡單的配置，就可以將 TDengine 與第三方工具無縫集成起來。

GrafanaTDengine

Grafana 是一個開源的數據可視化和監控平臺，它可以與多種數據源無縫集成，提供強大的圖形展示、告警、注釋等功能。Grafana 是目前最流行的時序數據可視化工具之一，它可以幫助用戶快速構建美觀且實用的儀表盤。

TDengine 能夠與開源數據可視化系統 Grafana 快速集成搭建數據監測報警系統，整個過程無需任何代碼開發，TDengine 中數據表的內容可以在儀表盤(DashBoard)上進行可視化展現。關于 TDengine 插件的使用您可以在 GitHub 中了解更多。

具體的安裝和使用步驟，請參考這里。

Google Data StudioTDengine

Google Data Studio 是一個免費的在線數據可視化和報告平臺，它可以與多種 Google 產品和第三方服務無縫集成，提供強大的數據轉換、圖形展示、協作共享等功能。Google Data Studio 是一個適合于商業智能和分析場景的工具，它可以幫助用戶快速構建專業且交互式的報表。

Data Studio 可以支持多種數據來源，除了諸如 Google Analytics、Google AdWords、Search Console、BigQuery 等 Google 自己的服務之外，用戶也可以直接將離線文件上傳至 Google Cloud Storage，或是通過連接器來接入其它數據源。

目前 TDengine 連接器已經發布到 Google Data Studio 應用商店，你可以在 “Connect to Data” 頁面下直接搜索 TDengine，將其選作數據源。

具體使用步驟，請參考這里。

Intel EllTDengine

Intel Ell是一個開源的邊緣計算平臺，它可以讓用戶在邊緣設備上運行高性能的機器學習模型，實現實時的數據分析和決策。Intel Ell可以與多種邊緣設備無縫集成，提供強大的數據采集、模型訓練、模型部署等功能。Intel Ell是一個適合于邊緣計算和機器學習場景的工具，它可以幫助用戶提高邊緣設備的智能化水平。

時序數據處理是 EII 中的重要模塊。之前，EII 使用的時序數據庫為 InfluxDB。跟 InfluxDB 相比，TDengine 在性能和壓縮率方面都有非常明顯的優勢。具體對比可以參考相關測試報告：《基于 TSBS 標準數據集的 TimescaleDB、InfluxDB 與 TDengine 的性能對比測試》。因此，濤思數據的工程師嘗試將 TDengine 引入了 EII，使時序數據能夠保存在這款更為高效的時序數據庫中，提升處理效率并降低成本。

感興趣的讀者可以參考 Intel 網站上的相關文檔來使用 EII + TDengine。讀者可以參照該文檔，構建自己的 Docker 鏡像。運行 EII 之后，可以使用 Telegraf 來采集時序數據，將其保存在 TDengine 之中，然后可以用 Grafana 以圖形化方式查看。

DataXTDengine

DataX 是一個開源的數據同步平臺，它可以讓用戶在不同的數據源之間進行高效的數據傳輸，實現數據的遷移和備份。DataX 可以與多種關系型數據庫、非關系型數據庫、文件系統等無縫集成，提供強大的數據讀取、寫入、轉換等功能。DataX 是一個適合于數據同步和遷移場景的工具，它可以幫助用戶實現數據的一致性和可靠性。

基于 DataX 的設計思路，我們的研發團隊完成了 TDengine 的適配，實現了 TDengineReader 和 TDengineWriter 兩個插件，并被 DataX 官方接受，合并到了其主干中。

現在，如果用戶要將歷史 Database（比如 MySQL、OpenTSDB 等）中的數據遷移到 TDengine，或者將 TDengine 中的數據導出，就可以利用 DataX 來實現了。

具體使用步驟參考這里。

總結

通過以上的介紹，您應該對 TDengine 與第三方工具的集成方案有了一個初步的了解。

如果您想了解更多關于TDengine可視化方案，請查看文檔。

本文匯總了包括西門子、美的、拓斯達、和利時在內的四家比較具有代表性的工業企業的架構改造案例，一起來看看他們都是如何做的，改造效果是否達成了預期。

西門子 x TDengine

“從高性能、高可用、低成本、高度一體化幾個目標出發，我們發現 TDengine 時序數據庫(Time Series DataBase)正好符合產品重構所有的要求，尤其是低成本和高度一體化這兩個點，這是目前絕大部分?jǐn)?shù)據平臺或時序數據庫都不具備的。在確定選擇 TDengine 作為系統的實時數據庫后，我們?cè)?SIMICAS? OEM 2.0 版本中移除了Flink、Kafka 以及 Redis，系統架構大大簡化?！?/p>

SIMICAS? OEM 設備遠程運維套件是由 SIEMENS DE&DS DSM 團隊開發的一套面向設備制造商的數字化解決方案。在其 1.0 版中，團隊使用了 Flink + Kafka + PostgreSQL + Redis 的架構，因?yàn)橐肓?Flink 和 Kafka，導致系統部署時非常繁瑣，服務器開銷巨大；同時為了滿足大量數據的存儲問題，PostgreSQL 中不得不做分庫分表操作，應用程序較為復雜。這種情況下，如何降低系統復雜度、減少硬件資源開銷，幫助客戶減少成本，成為研發團隊的核心任務。在調研過程中，TDengine 脫穎而出。

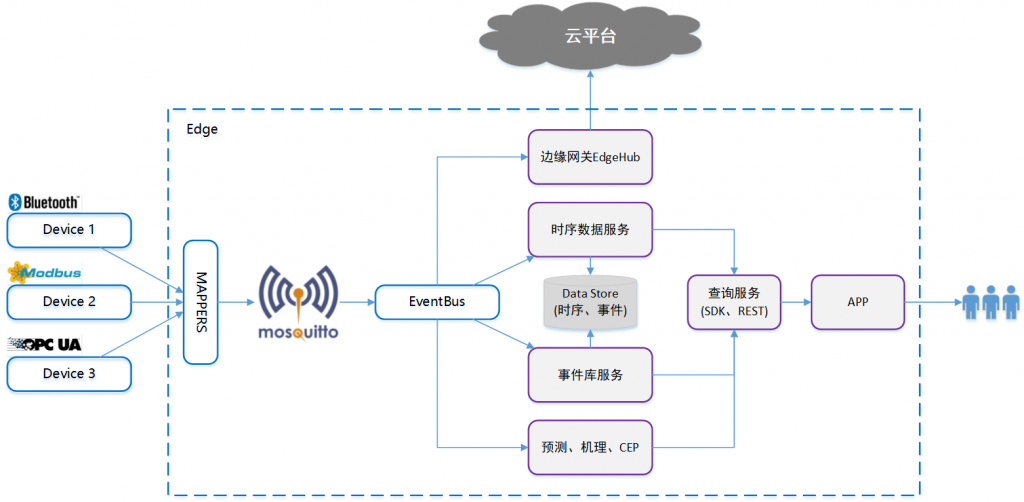

架構圖

美的 x TDengine

“當前，TDengine 時序數據庫(TSDB) 主要被應用于中央空調制冷設備的監控業務中，作為先行試點，這一場景已經取得了不錯的效果。在樓宇智能化方面，我們也有很多工作要做，從邊緣側的監控、到指令控制、再到邊云協同的一體化服務，我們會在這些場景中繼續探索和挖掘 TDengine 的潛力?！?/p>

業務背景

在 2021 樓宇科技 TRUE 大會上，美的暖通與樓宇事業部首次發布了數字化平臺 iBuilding，以“軟驅硬核”方式賦能建筑行業。作為一個全新的項目，iBuilding 在數據庫選型上比較謹慎，分別對比了關系型數據庫（Relational Database）以及主流的時序數據庫（Time Series Database），包括 InfluxDB、TDengine、MySQL 等，因?yàn)樵谛枨笊细蛴诟咝У拇鎯?chǔ)和大范圍時間的數據拉取，iBuilding 在綜合評估了適配、查詢、寫入和存儲等綜合能力后，最終選擇了 TDengine。

架構圖

拓斯達 x TDengine

“運行一段時間后，TDengine 的查詢、寫入速度完全可以滿足我們目前的客戶需求，最慢的分鐘級，最快的能達到 1 秒一條；一個設備一天最多能寫入近十萬條數據，近千個設備同時寫入也完全沒有問題，相較于之前，寫入速度提升了數十倍。查詢數據在以月為單位的時間范圍內也沒有過于明顯的延遲，整體的數據壓縮比大概是 1/10，目前每天產生的數據量在數 G 左右。”

業務背景

在拓斯達的業務中，傳統的關系型數據庫已經無法高效處理時序數據，在加載、存儲和查詢等多個方面都遇到了挑戰，主要問題包括寫入吞吐低、存儲成本大、維護成本高、查詢性能差。為了更好地滿足時序數據的處理需求，拓斯達開始進行數據庫選型調研，他們發現，TDengine 專為時序數據庫所打造和優化的寫入、存儲、查詢等功能，非常匹配工業傳感器數據的應用分析場景，最終其使用 TDengine 搭建了新的數據處理架構。

架構實現思路

通過網關采集設備數據推送到 MQTT，Java 后端監聽到后會寫入 TDengine，在后端按需求查詢處理后再把數據返回給前端。具體來說，網關會先讀取后臺發布的上行規則，在采集到設備數據后，使用上行規則對數據進行處理計算后再將結果返回給下行規則模塊，后臺監聽到后，會連接 TDengine 進行數據庫表的創建修改和數據寫入。之前在云平臺拓斯達使用過 Kafka 進行數據的發布訂閱，現在所有環境都改為 MQTT 了。

點擊【案例】查看更多技術細節

和利時 x TDengine

“在測試階段，我們發現，同等條件下，TDengine 的壓縮率最高，數據占用的存儲空間最?。辉谠紨?shù)據查詢上，OpenTSDB 最慢，TDengine 與 HolliTSDB 在伯仲之間；在聚合查詢操作上，TDengine 最快，HolliTSDB 的速度和 InfluxDB 相當，OpenTSDB 最慢。同時，InfluxDB 只能單機部署，集群版本并未開源，且查詢性能存在瓶頸，其 QPS 約為 30-50?！?/p>

業務背景

在物聯網場景下，面對龐大的時序數據處理需求，Oracle、PostgreSQL 等傳統關系型數據庫越來越吃力，因此和利時開始進行時序數據庫的選型，對包括 InfluxDB、OpenTSDB、HolliTSDB（和利時自研時序數據庫）和 TDengine 在內的四款時序數據庫進行了選型調研及相關測試。測試結果顯示，在同等條件下，TDengine 在查詢、存儲等方面均優于其他幾款數據庫，最終和利時決定接入 TDengine，以享受更多元的本地化支持和響應。

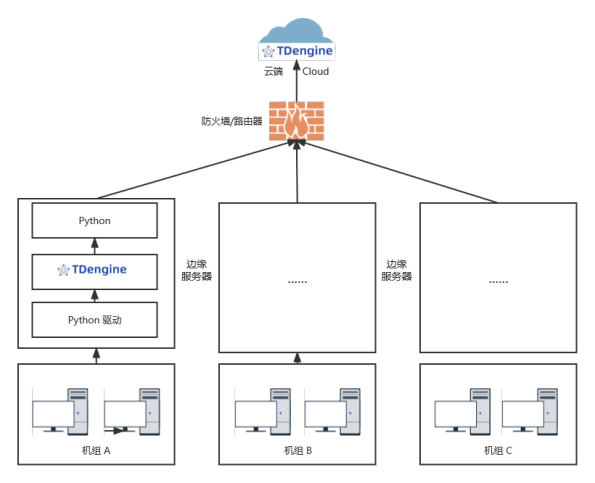

架構圖

結語

從以上案例中不難看出，在工業互聯網場景下，面對龐大的時序數據處理需求，專業的時序數據庫顯然比傳統的關系型數據庫效果更加明顯，上述企業案例在架構改造之后，確實達到了更高程度的降本增效。如果你有同樣的困擾，歡迎點擊下方卡片，加入 TDengine 用戶交流群，和專業的解決方案架構師點對點溝通。

• 一是設備管理層面的挑戰，隨著自動化程度越來越高，設備復雜度和管理難度也逐步增大，如何保障設備安全可靠的運行，提升設備的利用率，促進設備保值增值也成了挑戰之一；
• 二是安全生產的挑戰，安全是根本，如何通過數字化手段，將人和物的不安全因素統一管理好，提升整體煤礦企業安全生產水平至關重要。

從以上挑戰出發，一些煤礦企業已經開始進行數據架構轉型實踐，也取得了一些進展，值得一提的是，時序數據庫（Time Series Database）在其中發揮了重要作用。本文將這些案例進行了相關匯總，供讀者參考。

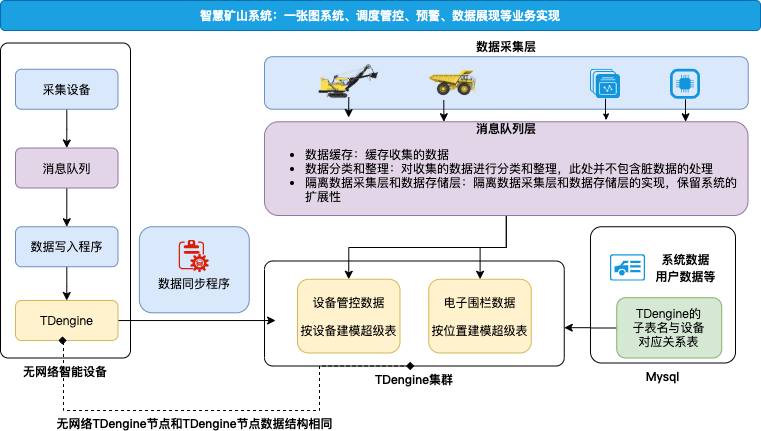

TDengine x 智慧礦山系統

“我們以智慧礦山業務中的 5000 設備、每天 1000 萬采集點的數據量級下，在以車建模和以位置建模結合的數據模型下，TDengine 的性能遠沒有達到極限，目前系統對于車和位置的查詢速度都在毫秒級?；谀壳皩?duì) TDengine 的理解和使用經驗，我們計劃在環保監測和生產集控設備場景中進一步使用它來完善系統?！?/p>

業務背景

元智信息的智慧礦山項目需要一款實時數據庫來支撐起生產交互管控系統的采運排環節所有過程設備的采集、存儲、計算和監控功能。這些數據涵蓋范圍廣，包括挖機、卡車的采集數據、調度管理數據、設備 GPS 信息、以及每一個固定位置工序的采集數據等。在 MySQL、InfluxDB集群版、TDengine 的時序數據庫選型調研中，TDengine 脫穎而出（點擊下方案例查看具體原因）。

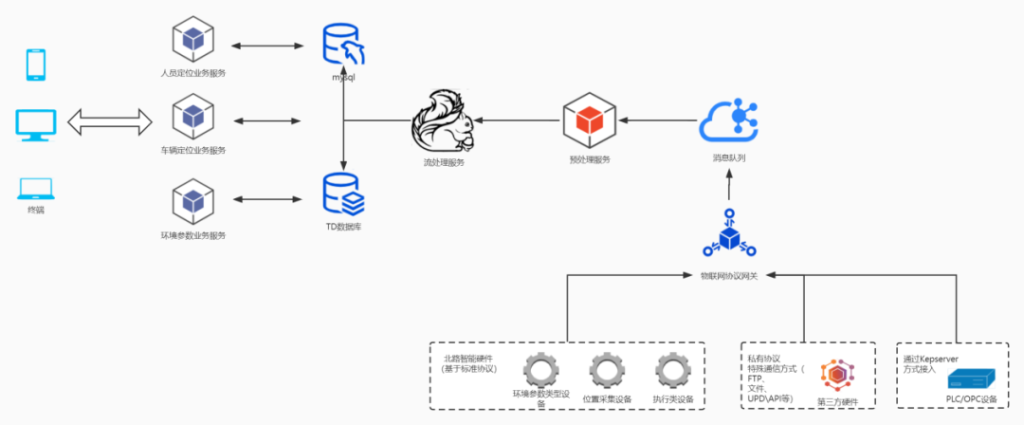

架構圖

TDengine x 陜煤礦山項目

“最終落地時項目采用了 3 個節點的集群環境，定位設備采用超級表進行管理，將數據標簽及數據類型作為 tag 區分各類定位設備。每個定位設備采用子表存儲，實際項目已包含 2 萬多個定位設備。從寫入性能到查詢性能均大幅滿足現場實際需求：總計定位數據量超過 11 億條，數據壓縮后 TDengine 數據目錄占用磁盤大約 12GB，整體壓縮率可以達到 3/100?！?/p>

業務背景

為打通煤礦生產環境中各類單一子系統之間的數據壁壘，實現各類子系統數據之間的互聯互通，陜煤開發團隊打造了全礦井?dāng)?shù)字化平臺。以位置數據為例，由于初期系統容量較小且硬件設備上傳周期較大，所以采用了傳統的 SQL Server 數據庫來進行軌跡數據存儲。隨著后續項目迭代，硬件設備定位精度提高且上報周期縮短，也導致數據庫存儲壓力增大。考慮到數據類型及特點，其決定使用時序數據庫，在 OpenTSDB、TDengine、InfluxDB 三款數據庫中做選型調研。

架構圖

TDengine x 華夏天信露天煤礦

“對于每個電機，客戶要求系統能夠快速讀取相關設備屬性趨勢圖，這是我們發現 TDengine 最強大的地方：針對一天 2 萬條數據展示速度在 200ms 內。之所以 TDengine 對這類查詢速度飛快，主要是設計時按照設備分表后，數據按塊存儲并按塊查出來，相對 Key-Value 型數據庫節省很多尋址時間?！?/p>

業務背景

華夏天信 RED-MOS 露天煤礦智慧礦山操作系統，在對接某地面生產集控系統數據時，接入的監控點數量將近 1 萬 5 千點，其中接近 2300 點需要綁定組態顯示，即時頁面更新，整體數據采集到顯示到前端要求秒級展示及大數據量展示（歷史數據回溯），可展示 30 天的全量數據，點數量超過 50 萬條，讀取時間要求在 5~10 s，這對底層的數據庫提出了一個相當大的挑戰。

這種場景中，最大難點是要處理的數據量太大，而不是關聯關系復雜，因此 MySQL 這類關系庫的關聯查詢優勢其實無法發揮，而 HBase 這種大數據存儲方案對于礦山系統而言又太過龐大，且硬件資源要求很多，出于成本考慮也排除了。最終其選擇了 TDengine，解決了最為頭疼的歷史數據回溯性能問題。

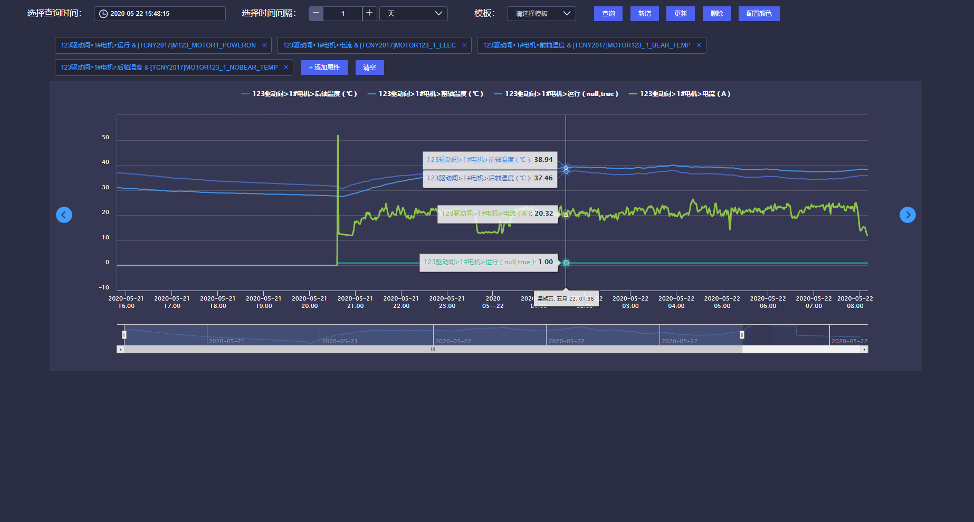

效果展示

TDengine 能夠滿足大數據量展示的需求——可展示 30 天的全量數據，點數量超過 50 萬條，讀取時間要求 5 秒級。

結語

對于礦山生產系統而言，安全是第一位的，基于此，各個生產環節和場地都要進行全面、有效的數字化監控，這些監控?cái)?shù)據的特點就是時序、結構化、簡單但量大。作為時序數據庫賽道中的重量級選手，再?gòu)拿旱V企業的實踐效果出發，TDengine時序數據庫(TSDB)就是為助力煤礦行業智能化發展而量身定做的數據庫。

北京科技大學設計研究院有限公司作為北京科技大學全資產業化技術推廣機構，從 2013 年開始在冶金、鋼鐵行業進行業務系統開發和實施，圍繞先進材料、綠色低碳和智能制造不斷深耕細作，持續創新。其擁有高效軋制與智能制造國家工程研究中心、國家板帶生產先進裝備工程技術研究中心和北京市交通與能源用特殊鋼工程技術研究中心三個主要研究機構，多年來一直專注于金屬材料加工領域的自動化、信息化、智能化全產業鏈解決方案，已經建立起完備的控制管理體系、售后服務體系和維保服務體系，并已通過質量、環境、職業健康、信息安全、信息技術服務等多項管理體系認證，獲得北京市優秀技術轉移機構及首屆鋼鐵工業智能制造優秀品牌稱號、入選北京市專精特新中小企業，“金屬材料軋制過程智能檢測與精準控制關鍵技術應用”榮獲中國技術市場協會金橋獎項目一等獎。

在企業數字化的早期階段，很多企業在處理工業生產中大量的典型時序數據時，因海外軟件(OpenTSDB、influxdb集群版)有先發優勢，大都選擇了 Wonderware InTouch + InSQL/Historian 的解決方案。但是隨著業務的發展，生產中需要監測的指標從幾萬個增加到幾十萬甚至百萬個以上，原有方案在擴展能力上遇到瓶頸，出現了以下挑戰：

• 非國產化：在復雜的國際形勢下，存在一些不確定性
• 封閉性：很多軟件是閉源的，而且處于自己的封閉體系之下，擴展性差
• 高度復雜度：需要采購一系列產品組合
• 高成本：采購價格昂貴、功能擴展需要額外付費，依賴 Windows、SQL Server 等其他軟件，會產生額外的采購成本
• 服務響應慢：國外產品普遍服務響應不及時，反饋經常以天為單位，服務保障性差

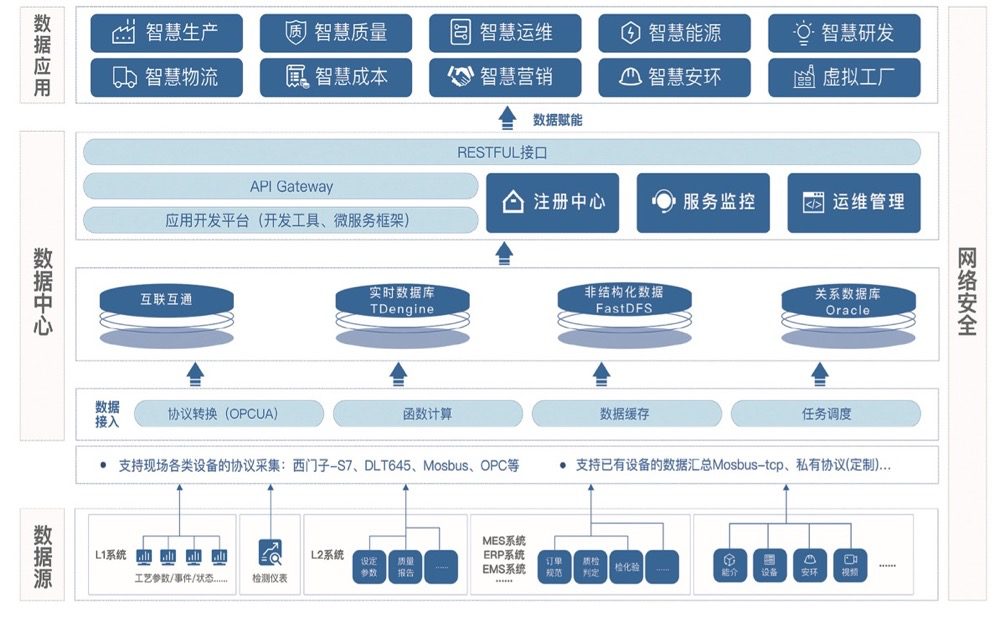

面對上述挑戰，國產開源時序數據庫(Time Series Database)TDengine 在提升數據存取效率、打破傳統數據孤島、提升數據有效利用率方面為北京科技大學設計研究院的冶金數字化提供了實質性的幫助，協助打造了智能化統一平臺，方便部署、簡化整體架構的同時，憑借高性能、高壓縮率，TDengine 時序數據庫(TSDB)還實現了總體擁有成本的大幅降低、滿足國產化等要求。

未來，TDengine 將與北京科技大學設計研究院一起，充分利用雙方技術優勢，賦能冶金行業發展，讓冶金行業的數據處理能力得到實質性提升。

新奧集團于 1989 年創立于河北廊坊，以城市燃?xì)鉃槠瘘c(diǎn)，逐步覆蓋了分銷、貿易、輸儲、生產、工程智造等天然氣產業全場景，貫通清潔能源產業鏈，提供智能化低碳綜合能源服務。目前，新奧在全國21個省，已服務超過 2681 萬個家庭用戶、21 萬家企業。

新奧集團旗下企業新奧新智科技有限公司（簡稱“新奧新智”）是一家智能生態運營商，致力于以物聯促進智能、用智能升級產業。其依托智能物聯、新智云、聯合學習、平臺引擎等技術，重點建設了組織中臺、行業中臺和數智中臺，為產業客戶的數字化發展提供賦能產品及解決方案。作為新奧的數字化創值型能力平臺，新奧新智一直秉持著“源自客戶、成就彼此、共創生態”的新奧之道，以長期實踐經驗和強大的產品能力不斷推動著多產業智能化發展。

新奧集團作為國內較大的清潔能源分銷商，旗下的新奧新智通過信息化手段對能源站、燃?xì)夤芫W(wǎng)、燃?xì)獗淼冗M(jìn)行設備網聯，實現高效管理和監測。然而隨著應用場景的增多、聯網設備的指數級增長，使得數據存儲成本大幅度提升，數據寫入和查詢緩慢。新奧集團在進行整體物聯網數據處理平臺搭建和升級的過程中，逐漸發現了老式時序數據庫 OpenTSDB 寫入性能和并發查詢能力的不足，重度依賴 HBase，整體平臺運維非常沉重。同時數據從邊緣側采集到應用層展示有顯著延時；報表計算也無法在限定時間內完成，嚴重影響了業務的時效性。

為了解決巨大數據量帶來的數據存儲挑戰以及原方案性能不足的問題，經過多輪深入的技術探討和選型評測，新奧新智選擇應用時序數據庫 TDengine Database (Time Series DataBase) 來改造原有數據架構，改造完成后，不僅系統架構得到了極大簡化，數據讀寫能力也得到了極大提升，企業的總擁有成本顯著降低，同時對于未來整體物聯網平臺的升級和擴展打下了良好的基礎。

順豐 x TDengine

“完成改造后，大數據監控平臺擺脫了對大數據組件的依賴，有效縮短了數據處理鏈路，自上線以來，一直運行穩定。在寫入方面，根據容量規劃完成相關參數調整后，理想情況下，集群寫入速度最高達 90W 條/s。查詢性能方面，在使用預計算函數情況下，查詢 p99 都在 0.7 秒以內，能夠滿足我們?nèi)粘＝^大部分查詢需求。控制成本層面，服務端物理機由 21 臺降至 3 臺，每日所需存儲空間為 93GB（2 副本），同等副本下僅為 OpenTSDB+HBase 的約 1/10。”

業務背景

順豐科技大數據集群每天需要采集海量監控?cái)?shù)據，以確保集群穩定運行。此前其采用了 OpenTSDB+HBase 作為大數據監控平臺全量監控?cái)?shù)據的存儲方案，隨著接入數據量的不斷增長，這一方案衍生出了不少痛點，包括依賴多、使用成本高和性能不能滿足等問題，必須對全量監控?cái)?shù)據存儲方案進行改造。通過對 IoTDB、Druid、ClickHouse、TDengine 等時序數據存儲方案的調研， TDengine 時序數據成為他們的最終選擇。

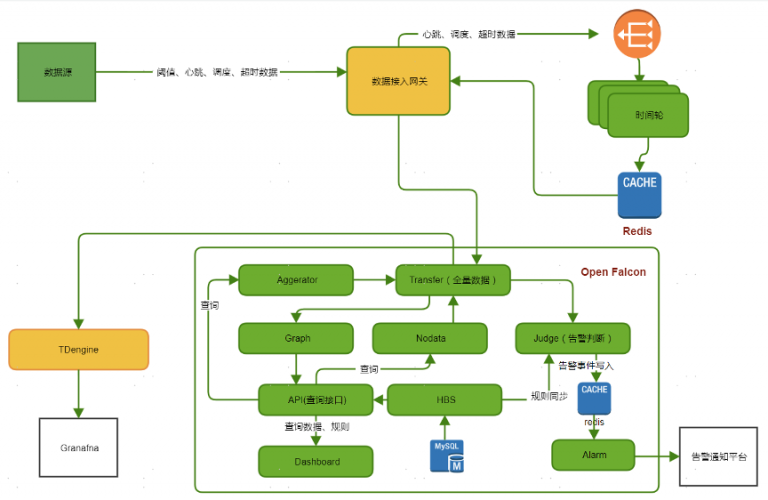

架構圖

為保證整個系統的高可用和可擴展性，整體架構中，前端采用nginx集群進行負載均衡，保證高可用性；單獨分離出客戶端層，方便根據流量需求進行擴容縮容。點擊案例詳情查看三大實施難點及解決路徑。

點擊案例查看更多技術細節

韻達 x TDengine

“我們目前使用 TDengine 2.2.2.0 版本，在三臺 16C 64G 的服務器上部署了集群，數據寫入速度大概為每秒 5000 行。值得一提的是，基于 TDengine，常用的查詢基本可以在 1 秒之內完成，一些特定查詢甚至可以達到毫秒級。從存儲來說，同等數據體量下，TDengine 大約占用 300GB 不到的磁盤（單副本），而此前使用 MySQL 時，光硬盤使用就需要幾個 TB（主從）?！?/p>

業務背景

在業務尚未擴張之前，韻達采用的是 MySQL 分區+索引方式進行數據處理，但隨著企業的發展、業務量的增加，面對每日億級的數據量，MySQL 顯然已經無法滿足當下的數據處理需求。隨后，韻達決定進行數據庫選型，考慮到目前業務主要是統計各個網點設備實時上傳的數據，無需再進行修改等操作，是典型的時序數據。經過一番調研和測試，韻達發現 TDengine 就很符合當下的業務要求。

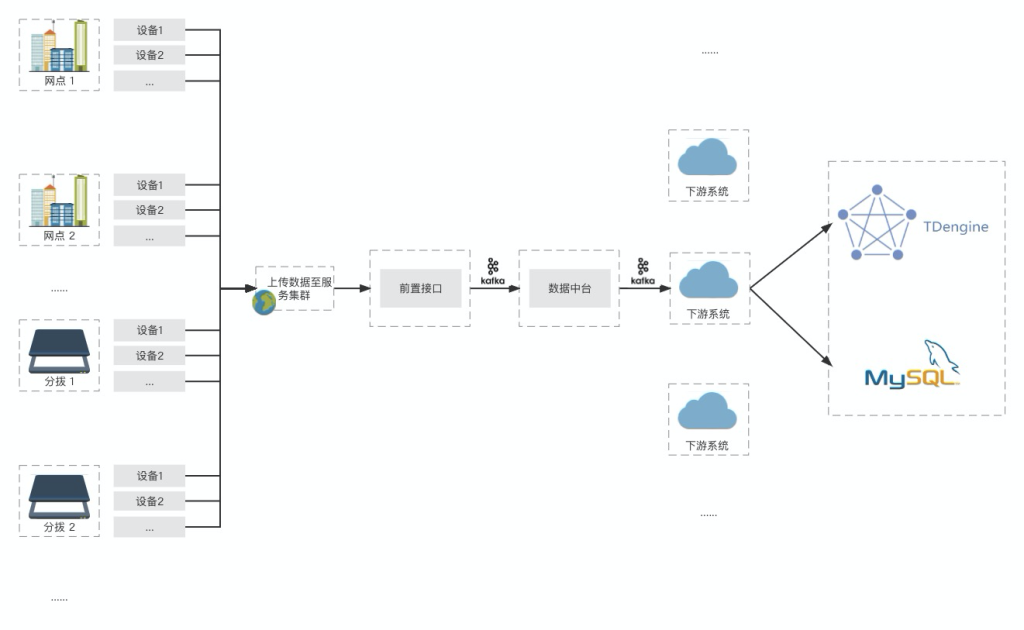

架構圖

當前韻達的架構是 Spring Boot + MyBatis + MySQL + TDengine，TDengine 負責處理時序數據，MySQL 則負責非時序數據的存儲及應用，整體架構如下：

點擊案例查看更多技術細節

貨拉拉 x TDengine

“值得一提的是，TDengine 的 SQL 原生語法支持時間維度聚合查詢，同時數據存儲壓縮率?存儲空間小， 這兩點直接切中了我們的痛點。落地后實測相同數據的存儲空間只有 MySQL 存儲空間的 1/10 甚至更少。還有?個驚喜是，在現有監控?cái)?shù)據存儲(MySQL)頂不住的情況下，?臺 8C16GB 的單機版 TDengine 時序數據庫輕松就抗下目前所有監控流量和存儲壓力，且運行穩定，基本沒有故障。”

業務背景

目前貨拉拉 DBA 團隊管理的數據存儲包括 MySQL、Redis、Elasticsearch、Kafka、MQ、Canal 等，為了保證監控采樣的實時性，其自研的監控系統設置的采樣間隔為 10 秒，每天都會產生龐大的監控?cái)?shù)據，監控指標的數據量達到 20 億+。隨著管理實例越來越多，使用 MySQL 來存儲規模日益龐大的監控?cái)?shù)據越發力不從心，急需進行升級改造。結合實際具體需求，通過對不同時序數據庫進行調研，最終貨拉拉選擇了 TDengine，順利完成了數據存儲監控的升級改造。

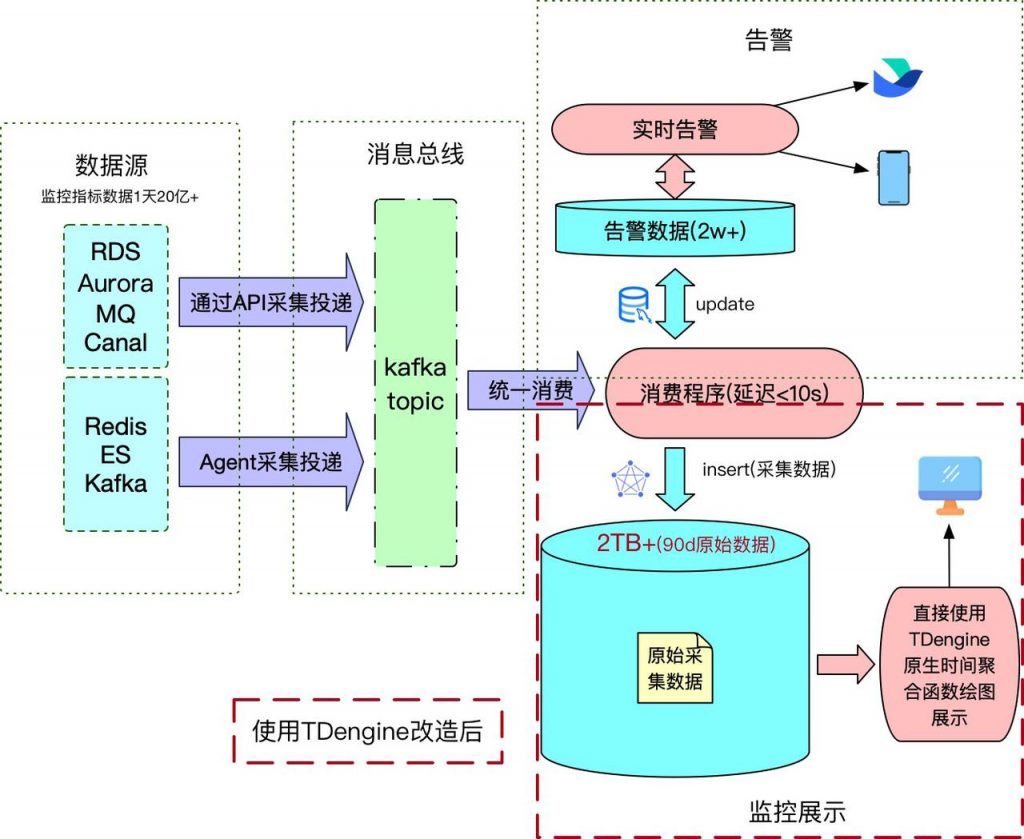

架構圖

點擊案例查看更多技術細節

中通 x TDengine

“通過項目初期的表現，可以知道 TDengine 能夠輕松滿足我們的業務需求，輕松支撐起業務中使用比較頻繁的幾種查詢。未來我們還有其他的使用規劃，后續接入的車輛將會達到幾萬輛，對于部標機產生的相關時序數據的使用也會越來越多，期待 TDengine 可以繼續為車聯網場景下的查詢提供更為多樣性的支持?！?/p>

業務背景

車聯網業務是中通科技配送全鏈路業務中非常重要的一環，通過人、車、貨、場全鏈條覆蓋的車聯網設備應用，實現物流運輸全鏈路感知。在中智車聯服務平臺的實際項目需求中，需要實時查詢車輛最新位置狀態，達到車輛運營可視化管理。在進行數據庫選型時，其對比了 Prometheus 和 TDengine 這兩款很有代表性的時序數據庫，最終被 TDengine “一個設備采集點一張表”的底層設計，及自帶的降采樣和窗口函數等優秀性能所吸引。

架構圖

點擊案例查看更多技術細節

寫在最后

據國家郵政局?jǐn)?shù)據顯示，我國快遞業發展迅猛，已經連續幾年保持 50% 左右的爆發式增長，為經濟增長注入了強大的活力，然而高速發展的同時也面臨著越來越多的數據處理難題，好在大數據處理方案也在與時俱進。以上企業用實際案例證明，對于物流企業，時序數據庫在降本增效上確實更加顯著，值得更多有此類需求的企業嘗試。

小 T 導讀：為了在數據采集項頻繁變動的情況下保證用戶仍然能夠順利地完成數據記錄工作，TDengine 提供了三種無模式寫入?yún)f(xié)議，分別是 InfluxDB Line 協議、OpenTSDB Telnet 協議和 OpenTSDB JSON 格式協議。本文將對無模式寫入方式的主要處理邏輯、映射規則與變更處理等進行分析，便于用戶理解與使用。

通常來說，物聯網應用常會采集比較多的數據項，用于實現智能控制、業務分析、設備監控等功能。但在此過程中，由于應用邏輯的版本升級，或者設備自身的硬件調整等原因，數據采集項可能較為頻繁地出現變動。這也是時序數據庫（Time Series Database，TSDB）需要應對的一個挑戰。

為了在這種情況下順利完成數據記錄工作，TDengine 時序數據庫 提供了 Schemaless 寫入方式，讓用戶可以省略掉預先創建超級表/子表的步驟，憑借數據寫入接口能夠自動創建與數據對應的存儲結構。在必要時，Schemaless 將自動增加必要的數據列，保證用戶寫入的數據能夠被正確存儲。

值得一提的是，通過無模式寫入方式建立的超級表及其對應的子表，與通過 SQL 直接建立的超級表和子表完全沒有區別，你也可以通過 SQL 語句直接向其中寫入數據。但需要注意，通過無模式寫入方式建立的表，其表名是基于標簽值按照固定的映射規則生成的，所以無法明確地進行表意，缺乏可讀性。

無模式寫入行協議

TDengine 的無模式寫入行協議兼容 InfluxDB 的行協議（Line Protocol）、OpenTSDB 的 telnet 行協議、OpenTSDB 的 JSON 格式協議。但是使用這三種協議的時候，需要在 API 中指定輸入內容使用解析協議的標準。

對于 InfluxDB、OpenTSDB 的標準寫入?yún)f(xié)議請參考《在 TDengine 中如何高效寫入？四種寫入方式提效大全》。下面首先以 InfluxDB 的行協議為基礎，介紹 TDengine 擴展的協議內容，允許用戶采用更加精細的方式控制（超級表）模式。

Schemaless 采用一個字符串來表達一個數據行（可以向?qū)懭?API 中一次傳入多行字符串來實現多個數據行的批量寫入），其格式約定如下：

measurement,tag_set field_set timestamp

其中：

• measurement 將作為數據表名。它與 tag_set 之間使用一個英文逗號來分隔。
• tag_set 將作為標簽數據，其格式形如 <tag_key>=<tag_value>,<tag_key>=<tag_value>，也即可以使用英文逗號來分隔多個標簽數據。它與 field_set 之間使用一個半角空格來分隔。
• field_set 將作為普通列數據，其格式形如 <field_key>=<field_value>,<field_key>=<field_value>，同樣是使用英文逗號來分隔多個普通列的數據。它與 timestamp 之間使用一個半角空格來分隔。
• timestamp 即本行數據對應的主鍵時間戳。

tag_set 中所有的數據自動轉化為 nchar 數據類型，并不需要使用雙引號（”)。在無模式寫入數據行協議中，field_set 中的每個數據項都需要對自身的數據類型進行描述。具體來說：

• 如果兩邊有英文雙引號，表示 BINARY(32) 類型。例如 "abc"。
• 如果兩邊有英文雙引號而且?guī)в?L 前綴，表示 NCHAR(32) 類型。例如 L"報錯信息"。
• 對空格、等號（=）、逗號（,）、雙引號（”），前面需要使用反斜杠（\）進行轉義（都指的是英文半角符號）。
• 數值類型將通過后綴來區分?jǐn)?shù)據類型，如后綴為無或 f64，映射的數據類型為 double；后綴為 f32，映射為 float，可移步 https://docs.taosdata.com/reference/schemaless/ 了解更多的后綴及映射類型。
• t, T, true, True, TRUE, f, F, false, False 將直接作為 BOOL 型來處理。

例如如下數據行表示：向名為 st 的超級表下的 t1 標簽為 “3”（NCHAR）、t2 標簽為 “4”（NCHAR）、t3 標簽為 “t3″（NCHAR）的數據子表，寫入 c1 列為 3（BIGINT）、c2 列為 false（BOOL）、c3 列為 “passit”（BINARY）、c4 列為 4（DOUBLE）、主鍵時間戳為 1626006833639000000 的一行數據。

st,t1=3,t2=4,t3=t3 c1=3i64,c3="passit",c2=false,c4=4f64 1626006833639000000

需要注意的是，如果描述數據類型后綴時使用了錯誤的大小寫，或者為數據指定的數據類型有誤，均可能引發報錯提示而導致數據寫入失敗。

無模式寫入的主要處理邏輯

無模式寫入使用如下規則來生成子表名：首先將 measurement 的名稱和標簽的 key 和 value 組合成為如下的字符串——

"measurement,tag_key1=tag_value1,tag_key2=tag_value2"

需要注意的是，這里的 tagkey1，tag_key2 并不是用戶輸入的標簽的原始順序，而是使用了標簽名稱按照字符串升序排列后的結果，所以，tag_key1 并不是在行協議中輸入的第一個標簽。 排列完成以后計算該字符串的 MD5 散列值為 “md5_val”，我們將計算的結果與字符串組合生成表名：“t_md5_val”，其中的 “t” 是固定的前綴，每個通過該映射關系自動生成的表都具有該前綴。

用戶可以通過在 taos.cfg 里配置 smlChildTableName 參數來指定生成的表名。 舉例如下：配置 smlChildTableName=tname 插入數據為 st,tname=cpu1,t1=4 c1=3 1626006833639000000，則創建的表名為 cpu1，注意如果多行數據 tname 相同，但是后面的 tag_set 不同，則使用第一行自動建表時指定的 tag_set，其他的行會忽略。

此外，在處理行數據時，其他原則如下所示：

1. 如果解析行協議獲得的超級表不存在，則會自動創建這個超級表（不建議手動創建超級表，不然插入數據可能異常）。
2. 如果解析行協議獲得子表不存在，則 Schemaless 會按照步驟 1 或 2 確定的子表名來創建子表。
3. 如果數據行中指定的標簽列或普通列不存在，則在超級表中增加對應的標簽列或普通列（只增不減）。
4. 如果超級表中存在一些標簽列或普通列未在一個數據行中被指定取值，那么這些列的值在這一行中會被置為 NULL。
5. 對 BINARY 或 NCHAR 列，如果數據行中所提供值的長度超出了列類型的限制，自動增加該列允許存儲的字符長度上限（只增不減），以保證數據的完整保存。
6. 整個處理過程中遇到的錯誤會中斷寫入過程，并返回錯誤代碼。
7. 為了提高寫入的效率，默認假設同一個超級表中 field_set 的順序是一樣的（第一條數據包含所有的 field，后面的數據按照這個順序），如果順序不一樣，需要配置參數 smlDataFormat 為 false，否則，數據寫入按照相同順序?qū)懭耄瑤?kù)中數據會異常。

注意，無模式所有的處理邏輯仍會遵循 TDengine 對數據結構的底層限制，例如每行數據的總長度不能超過 16KB。這方面的具體限制約束請參見 TDengine SQL 邊界限制（https://docs.taosdata.com/taos-sql/limit/）。

數據模式映射規則與變更處理

以 InfluxDB 行協議為例，其數據如何映射成為具有模式的數據？從上文中我們了解到，每個行協議中數據 measurement 映射為超級表名稱，tag_set 中的標簽名稱為數據模式中的標簽名，field_set 中的名稱為列名稱。以如下數據為例，說明映射規則：

st,t1=3,t2=4,t3=t3 c1=3i64,c3="passit",c2=false,c4=4f64 1626006833639000000

該行數據映射生成一個超級表：st， 其包含了 3 個類型為 nchar 的標簽，分別是：t1, t2, t3；五個數據列，分別是 ts（timestamp），c1 (bigint），c3(binary)，c2 (bool), c4 (bigint）。映射成為如下 SQL 語句：

create stable st (_ts timestamp, c1 bigint, c2 bool, c3 binary(6), c4 bigint) tags(t1 nchar(1), t2 nchar(1), t3 nchar(2))

在數據模式變更處理中，不同行數據寫入情況下，對于數據模式的影響也不同。在使用行協議寫入一個明確標識的字段類型時，后續再更改該字段的類型定義，會出現明確的數據模式錯誤，即會觸發寫入 API 報告錯誤。如下所示：

st,t1=3,t2=4,t3=t3 c1=3i64,c3="passit",c2=false,c4=4    1626006833639000000
st,t1=3,t2=4,t3=t3 c1=3i64,c3="passit",c2=false,c4=4i   1626006833640000000

第一行的數據類型映射將 c4 列定義為 Double， 但是第二行的數據又通過數值后綴方式聲明該列為 BigInt， 由此會觸發無模式寫入的解析錯誤。如果列前面的行協議將數據列聲明為了 binary， 后續的要求長度更長的 binary 長度，此時會觸發超級表模式的變更。

st,t1=3,t2=4,t3=t3 c1=3i64,c5="pass"     1626006833639000000
st,t1=3,t2=4,t3=t3 c1=3i64,c5="passit"   1626006833640000000

第一行中行協議解析會聲明 c5 列是一個 binary(4)的字段，第二次行數據寫入會提取列 c5 仍然是 binary 列，但是其寬度為 6，此時需要將 binary 的寬度增加到能夠容納新字符串的寬度。

st,t1=3,t2=4,t3=t3 c1=3i64               1626006833639000000
st,t1=3,t2=4,t3=t3 c1=3i64,c6="passit"   1626006833640000000

第二行數據相對于第一行來說增加了一個列 c6，類型為 binary(6)。那么此時會自動增加一個列 c6， 類型為 binary(6)。

寫在最后

受篇幅所限，關于無模式寫入的時間分辨率識別、寫入完整性、錯誤碼等內容請參考 https://docs.taosdata.com/reference/schemaless/ 。如有更多問題，歡迎加入 TDengine 用戶交流群，屆時將會有專業的技術人員為你解惑。
