TDinsight - 基于Grafana的TDengine零依賴監控解決方案

語言: English 簡體中文

TDinsight 是使用 TDengine 原生監控數據庫和 Grafana 對 TDengine 進行監控的解決方案。

TDengine啟動后，會自動創建一個監測數據庫log，并自動將服務器的CPU、內存、硬盤空間、帶寬、請求數、磁盤讀寫速度、慢查詢等信息定時寫入該數據庫，并對重要的系統操作（比如登錄、創建、刪除數據庫等）以及各種錯誤報警信息進行記錄。通過 Grafana 和 TDengine 數據源插件，TDinsight 將集群狀態、節點信息、插入及查詢請求、資源使用情況等進行可視化展示，同時還支持vnode、dnode、mnode 節點狀態異常告警，為開發者實時監控TDengine集群運行狀態提供了便利。本文將指導用戶安裝 Grafana 服務器并通過 TDinsight.sh 安裝腳本自動安裝 TDengine 數據源插件及部署 TDinsight 可視化面板。

系統要求

要部署TDinsight，需要一個單節點的TDengine服務器或一個多節點的 TDengine 集群，以及一個Grafana服務器。此儀表盤需要 TDengine 2.3.3.0 及以上，并啟用 log 數據庫（monitor = 1）。

安裝 Grafana

我們建議在此處使用最新的Grafana 7 或 8 版本。您可以在任何支持的操作系統中，按照 Grafana 官方文檔安裝說明安裝 Grafana。

在 Debian 或 Ubuntu 上安裝 Grafana

對于 Debian 或 Ubuntu 操作系統，建議使用 Grafana 鏡像倉庫。使用如下命令從零開始安裝：

sudo apt-get install -y apt-transport-https
sudo apt-get install -y software-properties-common wget
wget -q -O - https://packages.grafana.com/gpg.key |\
  sudo apt-key add -
echo "deb https://packages.grafana.com/oss/deb stable main" |\
  sudo tee -a /etc/apt/sources.list.d/grafana.list
sudo apt-get update
sudo apt-get install grafana

在 CentOS / RHEL 上安裝 Grafana

您可以從官方 YUM 鏡像倉庫安裝。

sudo tee /etc/yum.repos.d/grafana.repo << EOF
[grafana]
name=grafana
baseurl=https://packages.grafana.com/oss/rpm
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packages.grafana.com/gpg.key
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt
EOF
sudo yum install grafana

或者用 RPM 安裝：

wget https://dl.grafana.com/oss/release/grafana-7.5.11-1.x86_64.rpm
sudo yum install grafana-7.5.11-1.x86_64.rpm
# or
sudo yum install \
  https://dl.grafana.com/oss/release/grafana-7.5.11-1.x86_64.rpm

自動部署 TDinsight

我們提供了一個自動化安裝腳本 TDinsight.sh 腳本以便用戶快速進行安裝配置。

您可以通過 wget 或其他工具下載該腳本：

wget https://github.com/taosdata/grafanaplugin/releases/latest/download/TDinsight.sh
chmod +x TDinsight.sh

這個腳本會自動下載最新的Grafana TDengine 數據源插件和 TDinsight 儀表盤，將命令行選項中的可配置參數轉為 Grafana Provisioning 配置文件，以進行自動化部署及更新等操作。利用該腳本提供的告警設置選項，你還可以獲得內置的阿里云短信告警通知支持。

假設您在同一臺主機上使用 TDengine 和 Grafana 的默認服務。運行 ./TDinsight.sh 并打開 Grafana 瀏覽器窗口就可以看到 TDinsight 儀表盤了。

下面是 TDinsight.sh 的用法說明：

Usage:
   ./TDinsight.sh
   ./TDinsight.sh -h|--help
   ./TDinsight.sh -n <ds-name> -a <api-url> -u <user> -p <password>

Install and configure TDinsight dashboard in Grafana on Ubuntu 18.04/20.04 system.

-h, -help,          --help                  Display help

-V, -verbose,       --verbose               Run script in verbose mode. Will print out each step of execution.

-v, --plugin-version <version>              TDengine datasource plugin version, [default: latest]

-P, --grafana-provisioning-dir <dir>        Grafana provisioning directory, [default: /etc/grafana/provisioning/]
-G, --grafana-plugins-dir <dir>             Grafana plugins directory, [default: /var/lib/grafana/plugins]
-O, --grafana-org-id <number>               Grafana organization id. [default: 1]

-n, --tdengine-ds-name <string>             TDengine datasource name, no space. [default: TDengine]
-a, --tdengine-api <url>                    TDengine REST API endpoint. [default: http://127.0.0.1:6041]
-u, --tdengine-user <string>                TDengine user name. [default: root]
-p, --tdengine-password <string>            TDengine password. [default: taosdata]

-i, --tdinsight-uid <string>                Replace with a non-space ASCII code as the dashboard id. [default: tdinsight]
-t, --tdinsight-title <string>              Dashboard title. [default: TDinsight]
-e, --tdinsight-editable                    If the provisioning dashboard could be editable. [default: false]

-E, --external-notifier <string>            Apply external notifier uid to TDinsight dashboard.

Aliyun SMS as Notifier:
-s, --sms-enabled                           To enable tdengine-datasource plugin builtin Aliyun sms webhook.
-N, --sms-notifier-name <string>            Provisioning notifier name.[default: TDinsight Builtin SMS]
-U, --sms-notifier-uid <string>             Provisioning notifier uid, use lowercase notifier name by default.
-D, --sms-notifier-is-default               Set notifier as default.
-I, --sms-access-key-id <string>            Aliyun sms access key id
-K, --sms-access-key-secret <string>        Aliyun sms access key secret
-S, --sms-sign-name <string>                Sign name
-C, --sms-template-code <string>            Template code
-T, --sms-template-param <string>           Template param, a escaped json string like '{"alarm_level":"%s","time":"%s","name":"%s","content":"%s"}'
-B, --sms-phone-numbers <string>            Comma-separated numbers list, eg "189xxxxxxxx,132xxxxxxxx"
-L, --sms-listen-addr <string>              [default: 127.0.0.1:9100]

大多數命令行選項都可以通過環境變量獲得同樣的效果。

短選項	長選項	環境變量	說明
-v	--plugin-version	TDENGINE_PLUGIN_VERSION	TDengine 數據源插件版本，默認使用最新版。
-P	--grafana-provisioning-dir	GF_PROVISIONING_DIR	Grafana 配置目錄，默認為`/etc/grafana/provisioning/`
-G	--grafana-plugins-dir	GF_PLUGINS_DIR	Grafana 插件目錄，默認為`/var/lib/grafana/plugins`。
-O	--grafana-org-id	GF_ORG_ID	Grafana 組織 ID，默認為 1。
-n	--tdengine-ds-name	TDENGINE_DS_NAME	TDengine 數據源名稱，默認為TDengine。
-a	--tdengine-api	TDENGINE_API	TDengine REST API 端點。默認為`http://127.0.0.1:6041`。
-u	--tdengine-user	TDENGINE_USER	TDengine 用戶名。 [默認值：root]
-p	--tdengine-密碼	TDENGINE_PASSWORD	TDengine密碼。 [默認：taosdata]
-i	--tdinsight-uid	TDINSIGHT_DASHBOARD_UID	TDinsight 儀表盤`uid`。 [默認值：tdinsight]
-t	--tdinsight-title	TDINSIGHT_DASHBOARD_TITLE	TDinsight 儀表盤標題。 [默認：TDinsight]
-e	--tdinsight-可編輯	TDINSIGHT_DASHBOARD_EDITABLE	如果配置儀表盤可以編輯。 [默認值：false]
-E	--external-notifier	EXTERNAL_NOTIFIER	將外部通知程序 uid 應用于 TDinsight 儀表盤。
-s	--sms-enabled	SMS_ENABLED	啟用阿里云短信 webhook 內置的 tdengine-datasource 插件。
-N	--sms-notifier-name	SMS_NOTIFIER_NAME	供應通知程序名稱。[默認：`TDinsight Builtin SMS`]
-U	--sms-notifier-uid	SMS_NOTIFIER_UID	"Notification Channel" `uid`，默認使用程序名稱的小寫，其他字符用 “-” 代替。
-D	--sms-notifier-is-default	SMS_NOTIFIER_IS_DEFAULT	將內置短信通知設置為默認值。
-I	--sms-access-key-id	SMS_ACCESS_KEY_ID	阿里云短信訪問密鑰id
-K	--sms-access-key-secret	SMS_ACCESS_KEY_SECRET	阿里云短信訪問秘鑰
-S	--sms-sign-name	SMS_SIGN_NAME	簽名
-C	--sms-template-code	SMS_TEMPLATE_CODE	模板代碼
-T	--sms-template-param	SMS_TEMPLATE_PARAM	模板參數的 JSON 模板
-B	--sms-phone-numbers	SMS_PHONE_NUMBERS	逗號分隔的手機號列表，例如`"189xxxxxxxx,132xxxxxxxx"`
-L	--sms-listen-addr	SMS_LISTEN_ADDR	內置sms webhook監聽地址，默認為`127.0.0.1:9100`

假設您在主機 tdengine 上啟動 TDengine 數據庫，HTTP API 端口為 6041，用戶為 root1，密碼為 pass5ord。執行腳本：

sudo ./TDinsight.sh -a http://tdengine:6041 -u root1 -p pass5ord

我們提供了一個“-E”選項，用于從命令行配置 TDinsight 使用現有的通知通道(Notification Channel)。假設你的 Grafana 用戶和密碼是 admin:admin，使用以下命令獲取已有的通知通道的uid：

curl --no-progress-meter -u admin:admin http://localhost:3000/api/alert-notifications | jq

使用上面獲取的 uid 值作為 -E 輸入。

sudo ./TDinsight.sh -a http://tdengine:6041 -u root1 -p pass5ord -E existing-notifier

如果你想使用阿里云短信服務作為通知渠道，你應該使用-s標志啟用并添加以下參數：

-N：Notification Channel 名，默認為TDinsight Builtin SMS。
-U：Channel uid，默認是 name 的小寫，任何其他字符都替換為 - ，對于默認的 -N，其 uid 為 tdinsight-builtin-sms。
-I：阿里云短信訪問密鑰id。
-K：阿里云短信訪問秘鑰。
-S：阿里云短信簽名。
-C：阿里云短信模板ID。
-T：阿里云短信模板參數，為JSON格式模板，示例如下 '{"alarm_level":"%s","time":"%s","name":"%s","content":"%s "}'。有四個參數：告警級別、時間、名稱和告警內容。
-B：電話號碼列表，以逗號,分隔。

如果要監控多個 TDengine 集群，則需要設置多個 TDinsight 儀表盤。設置非默認 TDinsight 需要進行一些更改： -n -i -t 選項需要更改為非默認名稱，如果使用內置短信告警功能，-N 和 -L 也應該改變。

sudo ./TDengine.sh -n TDengine-Env1 -a http://another:6041 -u root -p taosdata -i tdinsight-env1 -t 'TDinsight Env1'
# 如果使用內置短信通知
sudo ./TDengine.sh -n TDengine-Env1 -a http://another:6041 -u root -p taosdata -i tdinsight-env1 -t 'TDinsight Env1' \
  -s -N 'Env1 SMS' -I xx -K xx -S xx -C SMS_XX -T '' -B 00000000000 -L 127.0.0.01:10611

請注意，配置數據源、通知Channel和儀表盤在前端是不可更改的。您應該再次通過此腳本更新配置或手動更改 /etc/grafana/provisioning 目錄（這是Grafana的默認目錄，根據需要使用-P選項更改）中的配置文件。

特別地，當您使用 Grafana Cloud 或其他組織時，-O 可用于設置組織 ID。 -G 可指定 Grafana 插件安裝目錄。 -e 參數將儀表盤設置為可編輯。

手動設置 TDinsight

安裝TDengine數據源插件

從 GitHub 安裝 TDengine 最新版數據源插件。

get_latest_release() {
  curl --silent "https://api.github.com/repos/taosdata/grafanaplugin/releases/latest" |
    grep '"tag_name":' |
    sed -E 's/.*"v([^"]+)".*/\1/'
}
TDENGINE_PLUGIN_VERSION=$(get_latest_release)
sudo grafana-cli \
  --pluginUrl https://github.com/taosdata/grafanaplugin/releases/download/v$TDENGINE_PLUGIN_VERSION/tdengine-datasource-$TDENGINE_PLUGIN_VERSION.zip \
  plugins install tdengine-datasource

NOTE: 插件版本 3.1.7 以下，需要在配置文件 /etc/grafana/grafana.ini 中添加如下設置，以啟用未簽名插件。

[plugins]
allow_loading_unsigned_plugins = tdengine-datasource

啟動 Grafana 服務

sudo systemctl start grafana-server
sudo systemctl enable grafana-server

登錄到 Grafana

在 Web 瀏覽器中打開默認的 Grafana 網址：http://localhost:3000。默認用戶名/密碼都是 admin。Grafana 會要求在首次登錄后更改密碼。

添加TDengine數據源

指向 Configurations -> Data Sources 菜單，然后點擊 Add data source 按鈕。

搜索并選擇TDengine。

添加數據源

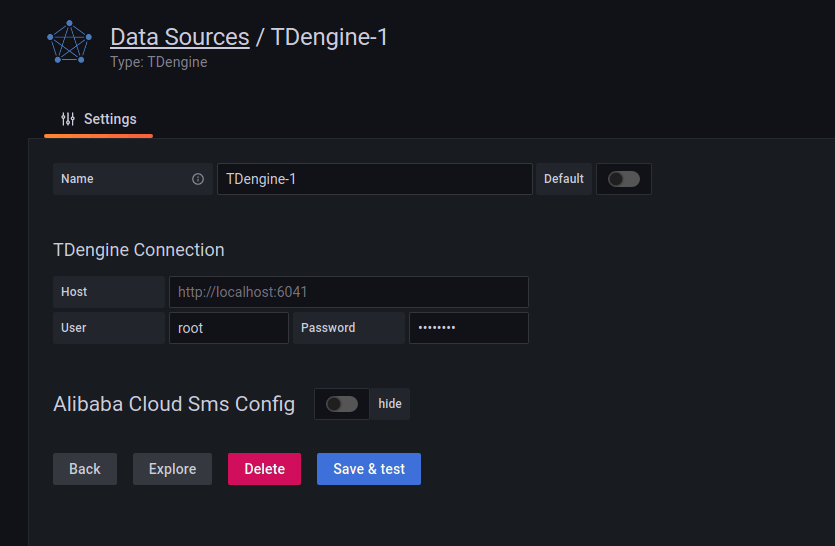

配置TDengine數據源。

數據源配置

保存并測試，正常情況下會報告 'TDengine Data source is working'。

數據源測試

導入儀表盤

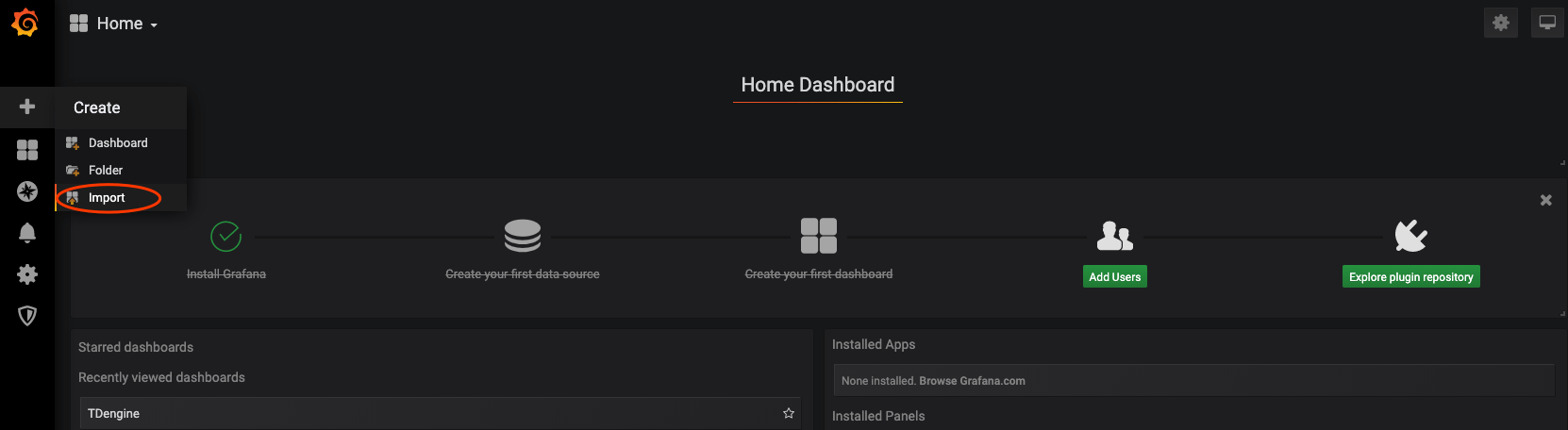

指向 + / Create - import（或 /dashboard/import url）。

導入儀表盤和配置

在 Import via grafana.com 位置鍵入儀表盤 ID 15167 并 Load。

通過 grafana.com 導入

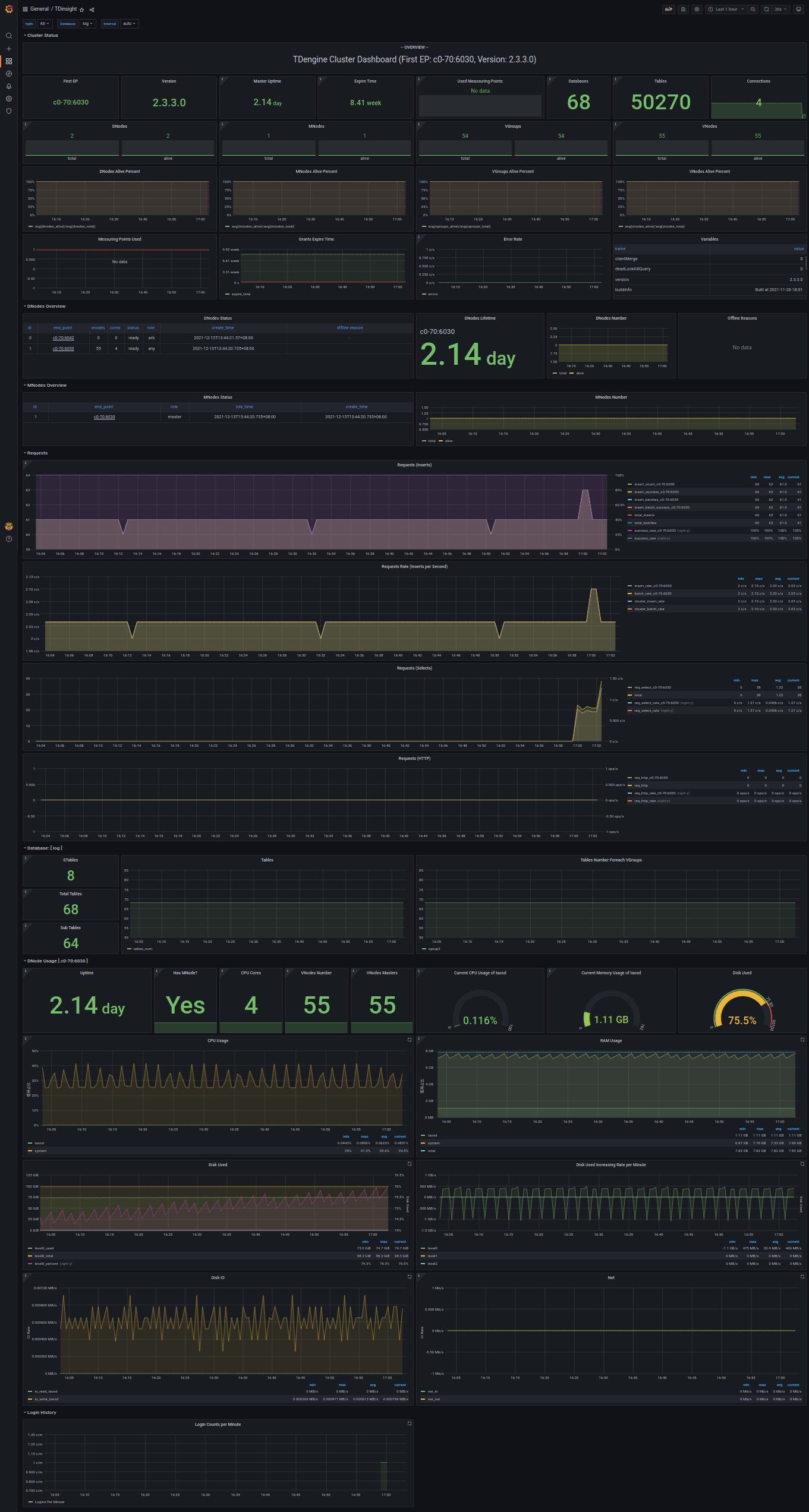

導入完成后，TDinsight 的完整頁面視圖如下所示。

TDinsight 儀表盤詳細信息

TDinsight 儀表盤旨在提供TDengine 相關資源使用情況dnodes, mnodes, vnodes或數據庫的使用情況和狀態。

指標詳情如下：

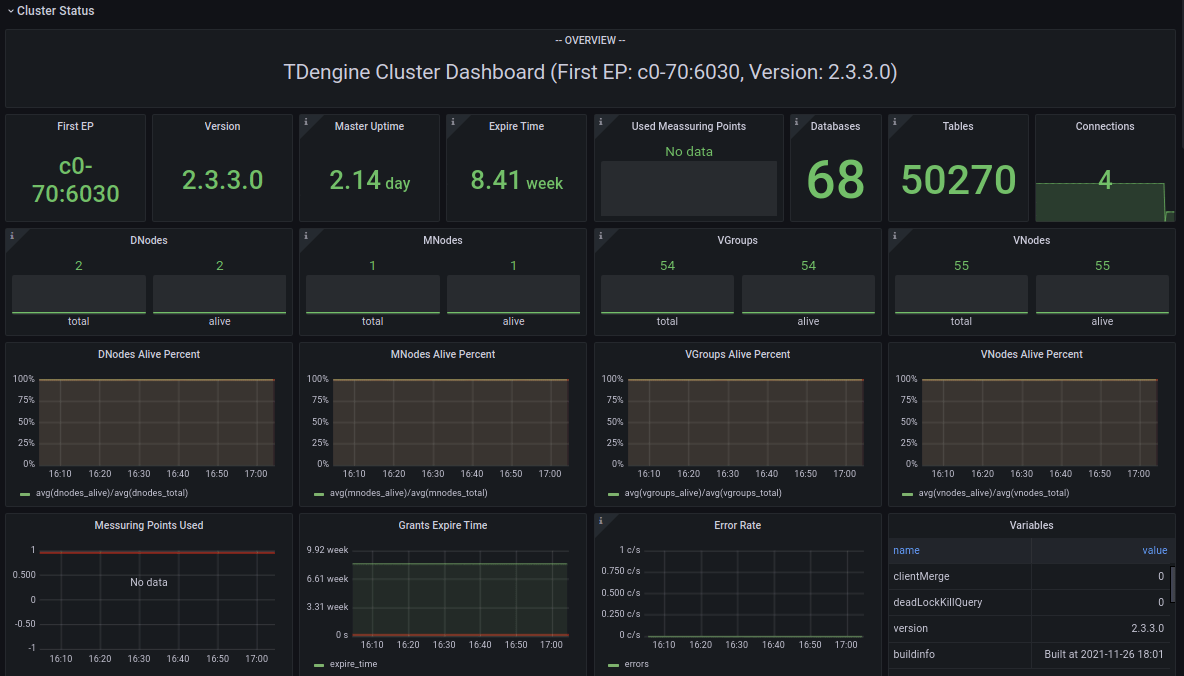

集群狀態

tdinsight-mnodes-overview

這部分包括集群當前信息和狀態，告警信息也在此處（從左到右，從上到下）。

First EP：當前TDengine集群中的firstEp設置。
Version：TDengine 服務器版本（master mnode）。
Master Uptime: 當前Master MNode 被選舉為 Master 后經過的時間。
Expire Time - 企業版過期時間。
Used Measuring Points - 企業版已使用的測點數。
Databases - 數據庫個數。
Connections - 當前連接個數。
DNodes/MNodes/VGroups/VNodes：每種資源的總數和存活數。
DNodes/MNodes/VGroups/VNodes Alive Percent：每種資源的存活數/總數的比例，啟用告警規則，并在資源存活率（1分鐘內平均健康資源比例）不足100%時觸發。
Measuring Points Used：啟用告警規則的測點數用量（社區版無數據，默認情況下是健康的）。
Grants Expire Time：啟用告警規則的企業版過期時間（社區版無數據，默認情況是健康的）。
Error Rate：啟用警報的集群總合錯誤率（每秒平均錯誤數）。
Variables：show variables 表格展示。

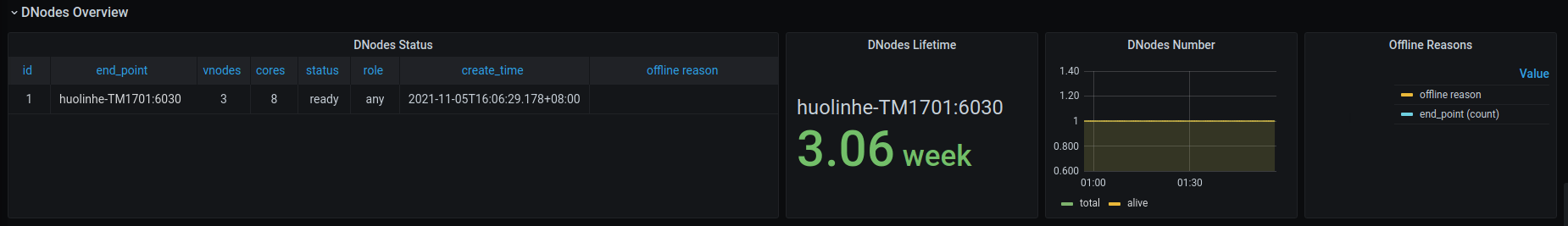

DNodes 狀態

tdinsight-mnodes-overview

DNodes Status：show dnodes 的簡單表格視圖。
DNodes Lifetime：從創建 dnode 開始經過的時間。
DNodes Number：DNodes 數量變化。
Offline Reason：如果有任何 dnode 狀態為離線，則以餅圖形式展示離線原因。

MNode 概述

tdinsight-mnodes-overview

MNodes Status：show mnodes 的簡單表格視圖。
MNodes Number：類似于DNodes Number，MNodes 數量變化。

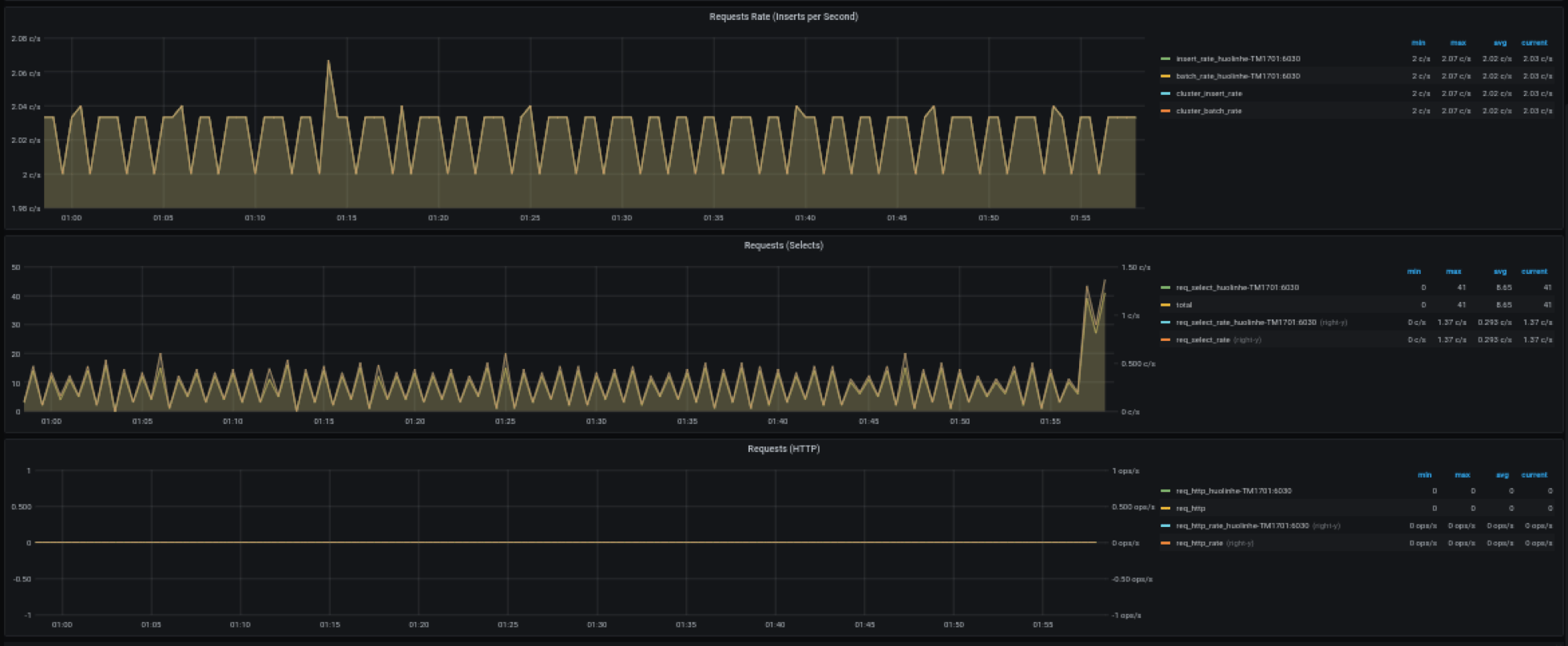

請求

tdinsight-requests

Requests Rate(Inserts per Second)：平均每秒插入次數。
Requests (Selects)：查詢請求數及變化率（count of second）。
Requests (HTTP)：HTTP 請求數和請求速率（count of second）。

數據庫

tdinsight-database

數據庫使用情況，對變量 $database 的每個值即每個數據庫進行重復多行展示。

STables：超級表數量。
Total Tables：所有表數量。
Sub Tables：所有超級表子表的數量。
Tables：所有普通表數量隨時間變化圖。
Tables Number Foreach VGroups：每個VGroups包含的表數量。

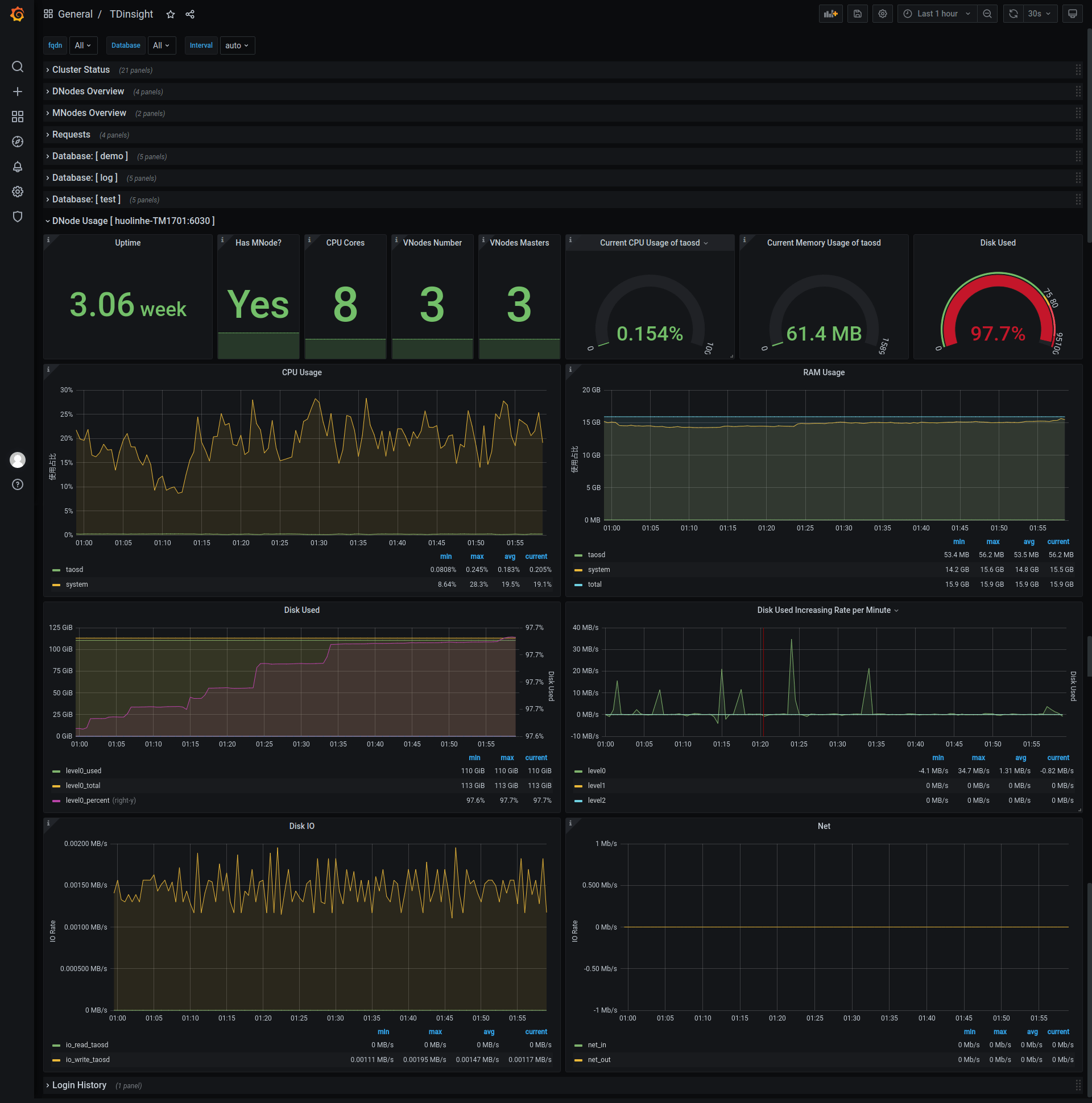

DNode 資源使用情況

dnode-usage

數據節點資源使用情況展示，對變量 $fqdn 即每個數據節點進行重復多行展示。包括：

Uptime：從創建 dnode 開始經過的時間。
Has MNodes?：當前 dnode 是否為 mnode。
CPU Cores：CPU 核數。
VNodes Number：當前dnode的VNodes數量。
VNodes Masters：處于master角色的vnode數量。
Current CPU Usage of taosd：taosd進程的CPU使用率。
Current Memory Usage of taosd：taosd進程的內存使用情況。
Disk Used：taosd數據目錄的總磁盤使用百分比。
CPU Usage：進程和系統 CPU 使用率。
RAM Usage：RAM 使用指標時間序列視圖。
Disk Used：多級存儲下每個級別使用的磁盤（默認為 level0 級）。
Disk Increasing Rate per Minute：每分鐘磁盤用量增加或減少的百分比。
Disk IO：磁盤IO速率。
Net IO：網絡IO，除本機網絡之外的總合網絡IO速率。

登錄歷史

目前只報告每分鐘登錄次數。

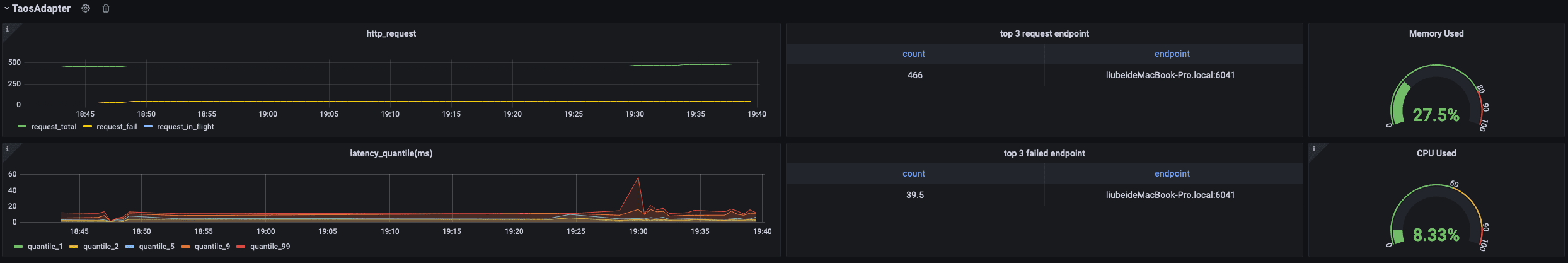

taosAdapter

taosadapter

包含 taosAdapter 請求統計和狀態詳情。包括：

http_request: 包含總請求數，請求失敗數以及正在處理的請求數
top 3 request endpoint: 按終端分組，請求排名前三的數據
Memory Used: taosAdapter 內存使用情況
latency_quantile(ms): (1, 2, 5, 9, 99)階段的分位數
top 3 failed request endpoint: 按終端分組，請求失敗排名前三的數據
CPU Used: taosAdapter cpu 使用情況

升級

通過 TDinsight.sh 腳本安裝的 TDinsight，可以通過重新運行該腳本就可以升級到最新的Grafana插件和TDinsight Dashboard。

手動安裝的情況下，可按照上述步驟自行安裝新的Grafana插件和Dashboard。

卸載

通過 TDinsight.sh 腳本安裝的 TDinsight，可以使用命令行 TDinsight.sh -R 清理相關資源。

手動安裝時，要完全卸載TDinsight，需要清理以下內容：

Grafana 中的 TDinsight Dashboard。
Grafana 中的 Data Source 數據源。
從插件安裝目錄刪除 tdengine-datasource 插件。

整合的Docker示例

git clone --depth 1 https://github.com/taosdata/grafanaplugin.git
cd grafanaplugin

根據需要在 docker-compose.yml 文件中修改：

version: "3.7"

services:
  grafana:
    image: grafana/grafana:7.5.10
    volumes:
      - ./dist:/var/lib/grafana/plugins/tdengine-datasource
      - ./grafana/grafana.ini:/etc/grafana/grafana.ini
      - ./grafana/provisioning/:/etc/grafana/provisioning/
      - grafana-data:/var/lib/grafana
    environment:
      TDENGINE_API: ${TDENGINE_API}
      TDENGINE_USER: ${TDENGINE_USER}
      TDENGINE_PASS: ${TDENGINE_PASS}
      SMS_ACCESS_KEY_ID: ${SMS_ACCESS_KEY_ID}
      SMS_ACCESS_KEY_SECRET: ${SMS_ACCESS_KEY_SECRET}
      SMS_SIGN_NAME: ${SMS_SIGN_NAME}
      SMS_TEMPLATE_CODE: ${SMS_TEMPLATE_CODE}
      SMS_TEMPLATE_PARAM: "${SMS_TEMPLATE_PARAM}"
      SMS_PHONE_NUMBERS: $SMS_PHONE_NUMBERS
      SMS_LISTEN_ADDR: ${SMS_LISTEN_ADDR}
    ports:
      - 3000:3000
volumes:
  grafana-data:

替換docker-compose.yml中的環境變量或保存環境變量到.env文件，然后用docker-compose up啟動Grafana。docker-compose 工具的具體用法參見 Docker Compose Reference

docker-compose up -d

TDinsight 已經通過 Provisioning 部署完畢，請到 http://localhost:3000/d/tdinsight/ 查看儀表盤。
